中控考勤门禁系统接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-01-11 19:14 浏览量 : 283

 门客邦自动门

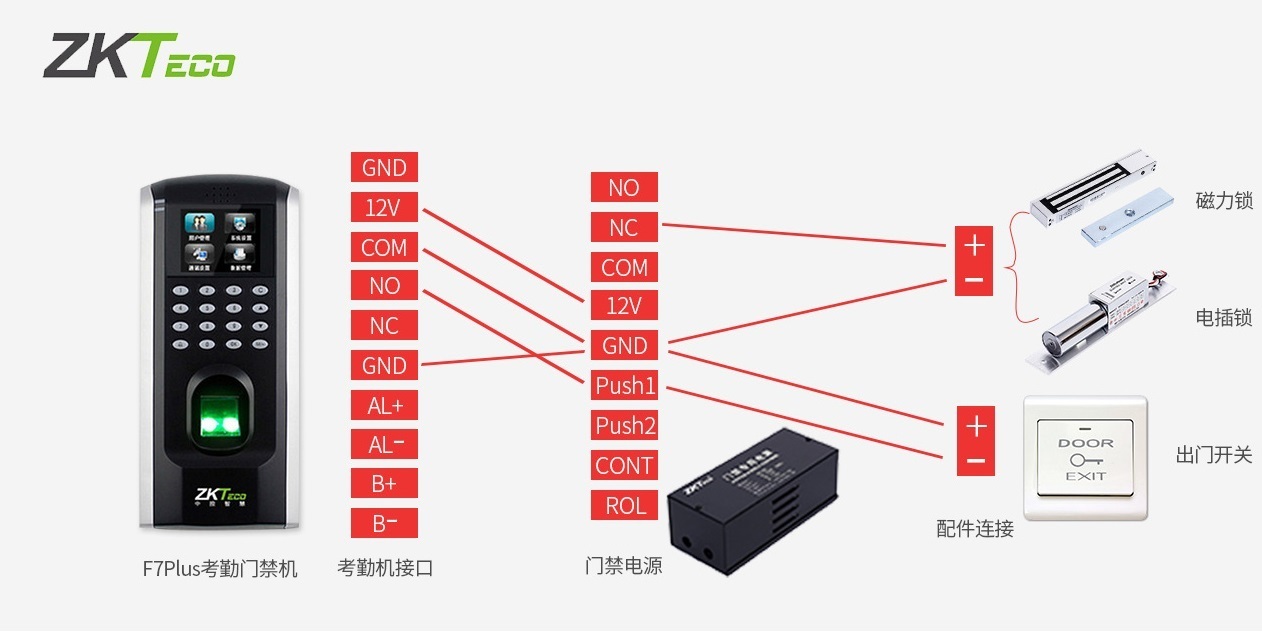

图一(中控F7PLus接线图

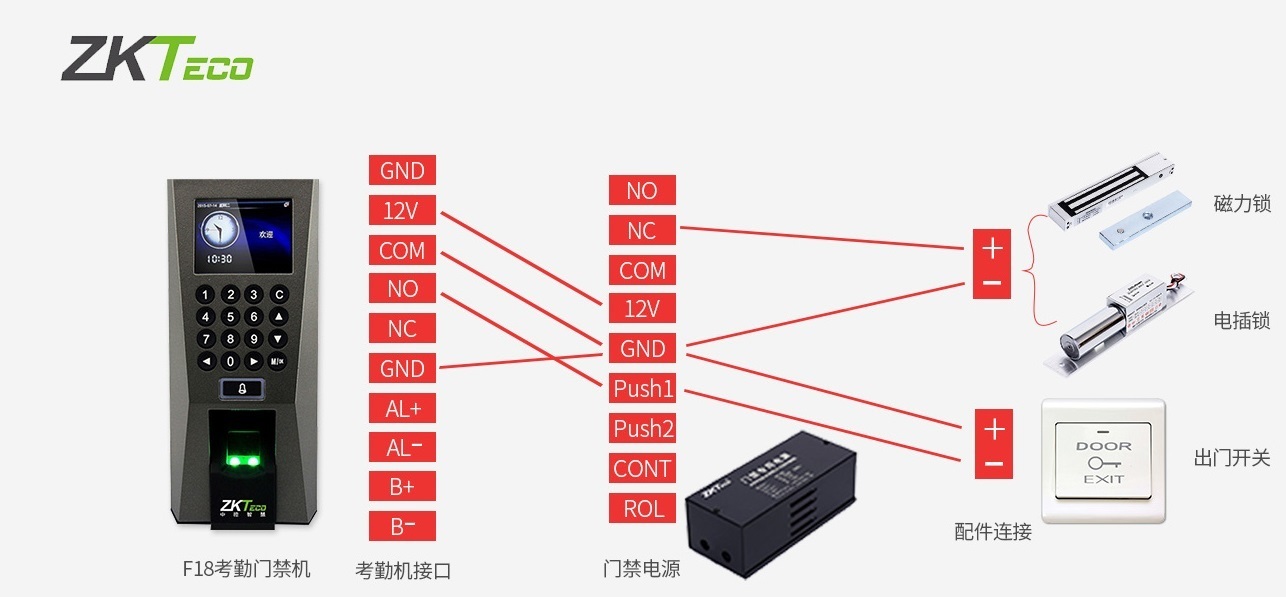

图二(中控F18接线图)

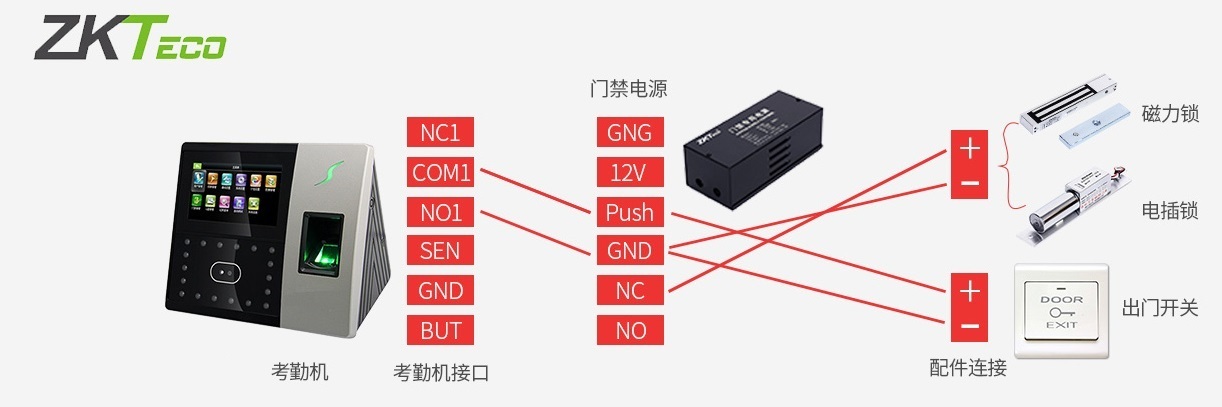

图三(中控X6接线图)

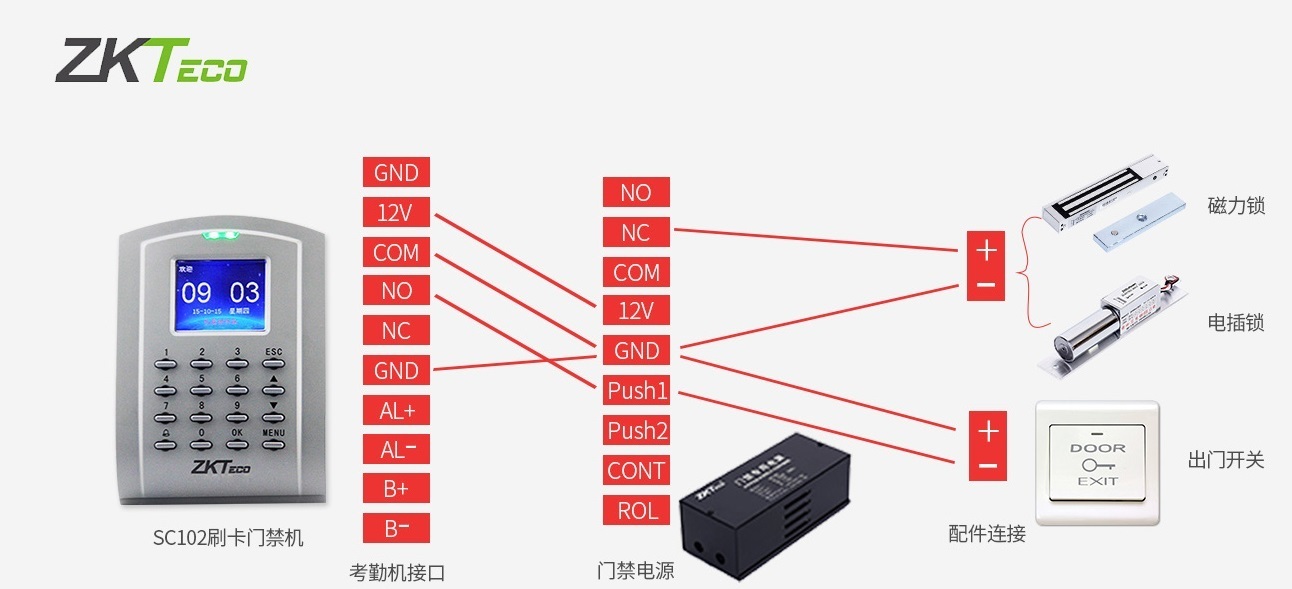

图四(中控SC-103接线图)

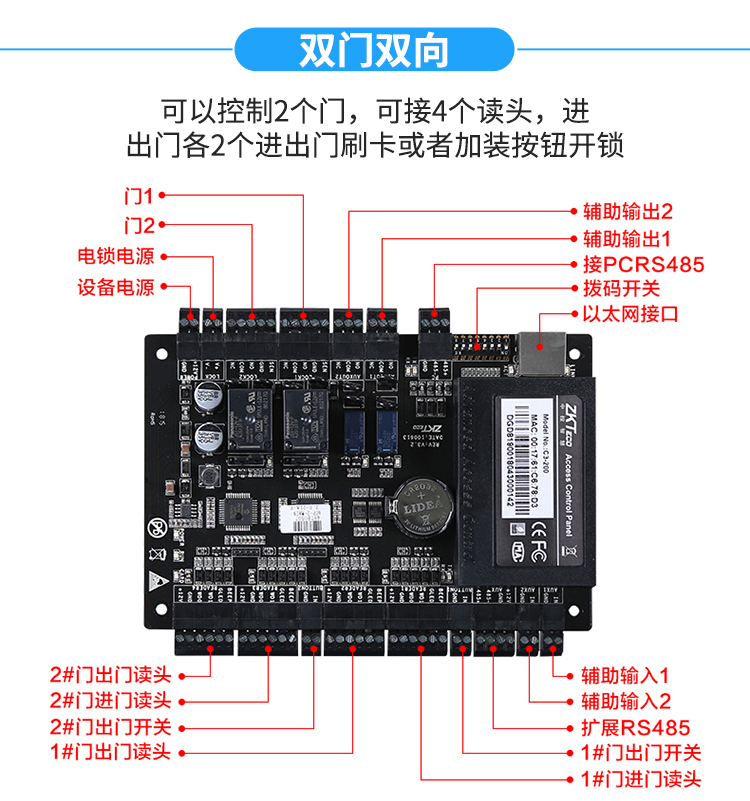

图五(中控C3-200双门控制器接线图)

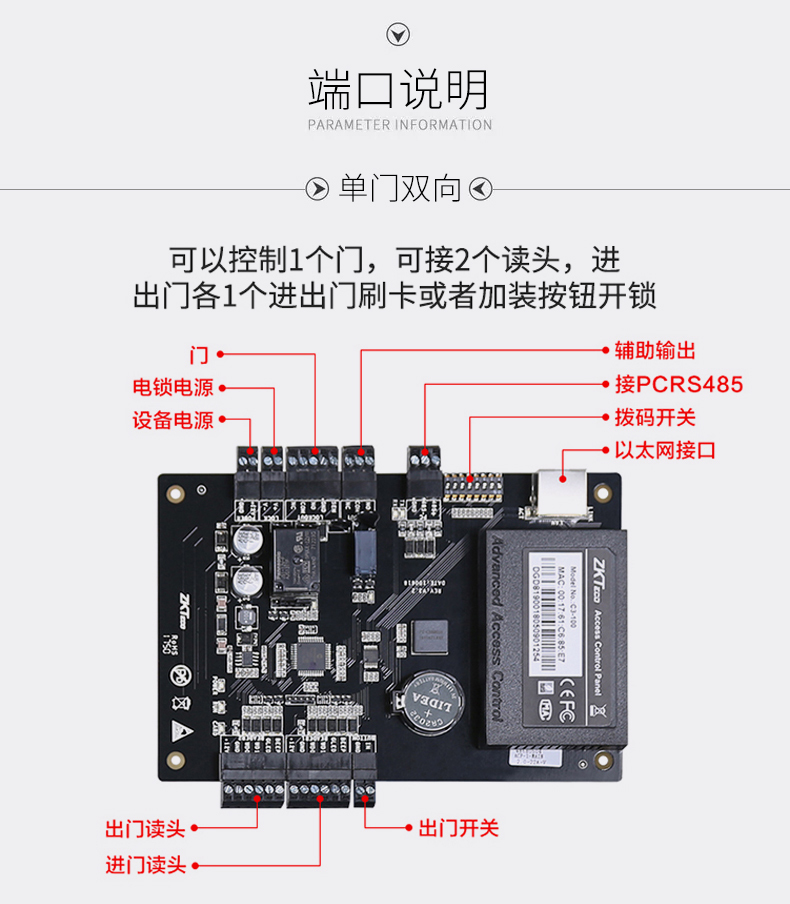

图六(中控C3-100单门控制器接线图)

中控考勤门禁系统接线图

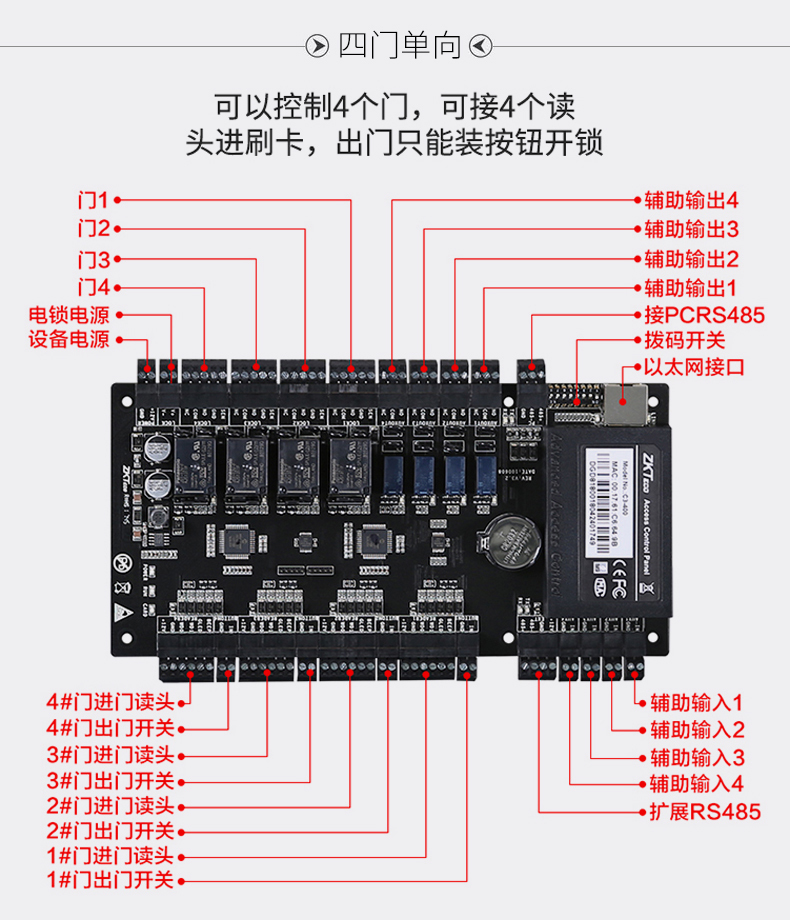

图片七(中控C3-400四门控制器接线图)

成都中控考勤门禁系统接线图

简单刷卡门禁一体机接线方法:这一套装门禁总体 的接线图,一套完整的门禁系统 包装如下 配置:门禁主机,门禁电源,出门按钮,电锁,门铃!

门禁主机:所有人的出入和人员的上传,包括考勤记录都是通过门禁主机来控制 的

门禁电源:毫无疑问,就是为所有的的门禁系统提供电源动力的

出门按钮:就是开门时的按钮

电锁:专门用来锁门的

门铃:有人进来时,需要按门铃才能听得见

大型联网门禁系统接线方法:门禁考勤一体机:GND:接地(接门禁电源的GND);12V:接电源门禁电源的12V,为门禁主机提供12V的电压;COM:公共端;NO:通电上锁(接门禁电源的PUSH);NC:断电开锁,AL+:警报器正极;AL-:警报器负极;BUT:按钮;B+:门铃正极;B-:门铃负极。

此文章由成都自动门安装小编收集整理,安装维修门禁系统,欢迎来电咨询!
