自动感应门接门禁图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-01-17 16:36 浏览量 : 339

 门客邦自动门


   现在很多客户,想在自动门上加装门禁系统,以实现合法人员刷卡后,自动门打开,出来时可以选择刷卡确认后开门,或者人到直接开门的模式。在自动门的方便、豪华的特点上融入了安全要素。

一、第一种方式
门禁控制器控制红外探头(或微波感应器)的短接。合法卡刷卡开门后红外探头接通,人走到红外探头感应区,感应开门。

实现方法:以CD8001门禁控制器+CD-G2000L弱电隔离器为例子。

自动门的红外探头一般有4条线连接自动门控制板接线端,其中两条是电源线,不用管。另外两条是控制线,在自动门控制板接线处,拆下来不再接其它设备。原来接这两条线的端子,分别接门禁控制器继电器输出的COM和NO,理论上这样接是可以的。但实际上,控制器上的继电器对电锁做了保护电路,这个保护对对自动门可能有副作用,可能会出现门开了一半就马上关闭了,或者 关了一半又打开了;又因为有的自动门,这两条控制线是带电压的,不是开关信号。基于这两个原因,接自动门一定要加弱电隔离器,弱电隔离器可以解决这两个问题。

自动门加装刷卡门禁接线图

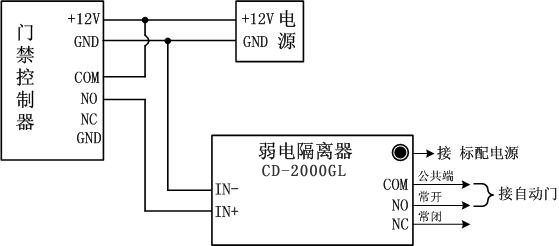

图一 CD-2000GL弱电隔离器
加弱电隔离器如何接线,请看下图二

自动感应门接门禁图

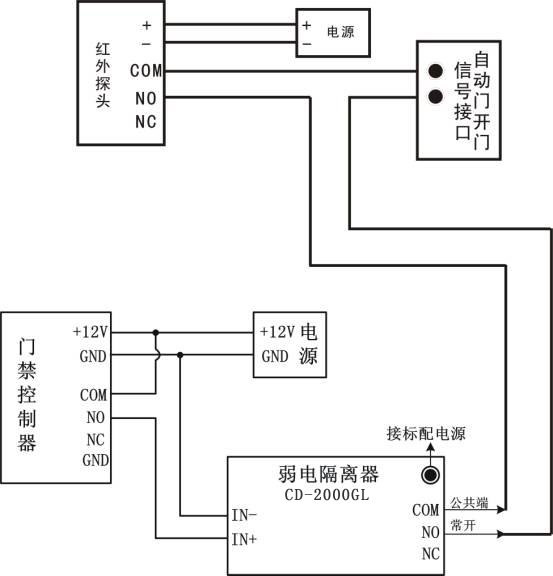

图二 系统接线示意图
接线完毕后,请设置授权卡权限和开门延时时间,这样就可以实现进出刷卡开自动门。

如果要求进门刷卡,出门用红外探头打开自动门。接线方法同上,只是在出门不接读卡器,把出门红外探头的两条控制线接到控制器上的出门按钮即可。

特殊客户的需求:
例如一: 有客户反映他的自动门,用手可以掰开,应该怎么办?
一般自动门都是可以掰开的,如果要求掰不开,自动门公司一般都有防止掰开的装置,一般需要另外付费的,所以您可以向自动门公司申请加装这个装置,加装这个装置不会影响我们门禁控制系统和自动门的配合.不建议您自己通过加装电锁的方式来防止自动门被掰开,因外加装电锁时,有可能会破坏自动门的结构,无法考虑到一些机械避让,很容易损害自动门.如果擅自处理后,自动门方面拒绝保修,会带来不必要的麻烦.成都自动门安装http://www.menkebang.com/

例如二: 某客户要求自动门门禁在上班时间 8:00-18:00 人一到门口,自动门自动打开, 非上班时间,需要合法的人刷卡门才打开.
实施方式:自动门未做改动前,门外的红外感应头有四条线接自动门控制部分,其中有两条电源线给红外感应头供电,不用动他们.另外两条是开关信号线,截断其中一条,截断处,一头接弱电隔离器的COM,一头接弱电隔离器的NO。接线方式如图三。

自动感应门接门禁图,自动门加装刷卡门禁接线图

图三 系统接线示意图
然后进行软件设置:打开管理软件, 在工具菜单中选择[扩展功能],启用[控制器定时任务]功能,重新启动软件后工具菜单中增加一项[控制器定时任务],进行定时任务设置,添加两个定时任务,设置完毕后到[总控制台]上传设置即可。

二、第二种方式
   如果自动门本身有专门为门禁设立的门禁开门信号接口,通过门禁控制器经弱电隔离器直接控制自动门的门禁开门信号,与红外探头无关,不需要刷卡开门后红外感应再开门。如有不明白之处请联系成都感应门公司工程师。
