感应门探头接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-03-29 15:23 浏览量 : 489

 门客邦自动门


感应门感应器探头接线图,探头接线方法,自动门感应器说明书

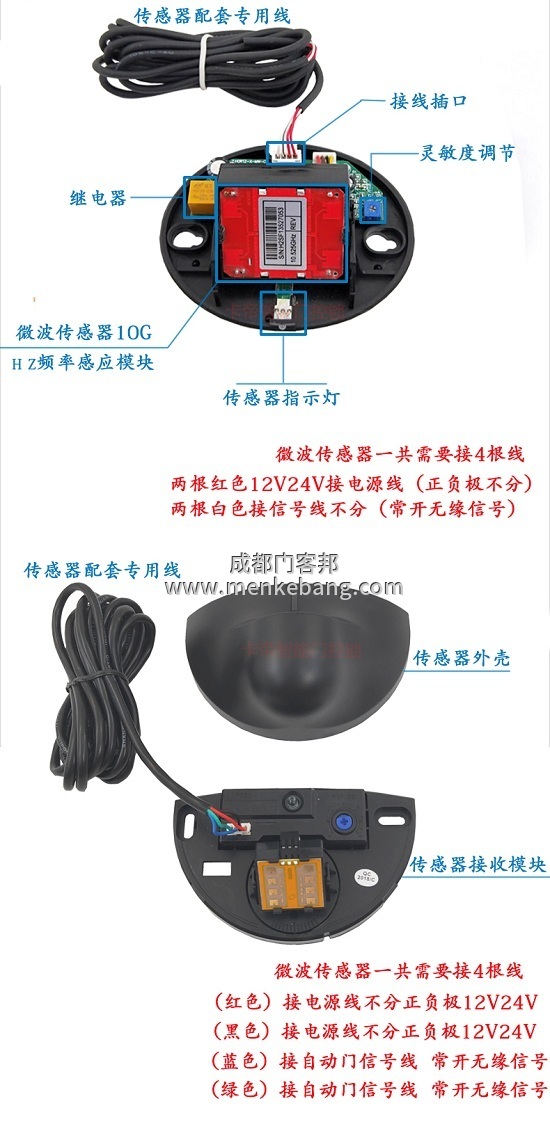

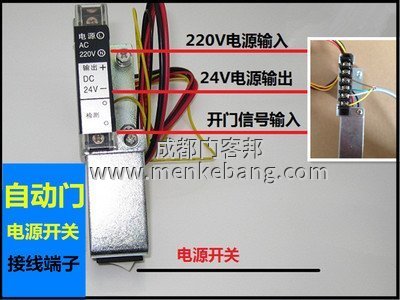

首先拿出原配的线,有四针插座的那头插感应器里面(打开就能看到一个插座),另一头线接在接线端子那边。颜色相同的一般是信号线,颜色不同的是电源线。分别接在端子的对应位置上。端子一般是从上到下220V 24V 信号线。旁边应该有标签指示。


感应器说明书


自动门感应器安装说明书/步骤


1、为确保自动门感应器安装后的正常使用,其安装工作必须按照说明书的要求,由专业人员来进行安装,同时还应参照产品所附的接线图正确连接。


2、自动门感应器的安装所用的电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端,零线应接于控制器的N端。

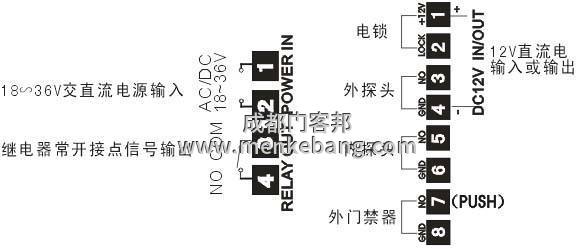

感应门感应器探头接线图


3、自动门感应器机内保险最好使用Ф5×20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。感应器的探头安装于室外适当高度,角度可以根据实际情况具体调整。


4、自动门感应器的安装位置应根据用户的具体情况选择适当位置悬挂于无磁场干扰的墙体上,安装高度距地面不应小于1.2m。从控制器中引出的电缆要沿墙体进行固定,并固定牢固。


自动门感应器说明书


5、自动门感应器安装完成后,在正式通电前,要对全部的安装工作进行一一仔细检查,确认无误之后方可接通电试运行。探头安装于室外适当高度,角度可以调整。


上面感应自动门感应器接线安装完后,调整自动门感应器原理感应范围如下:

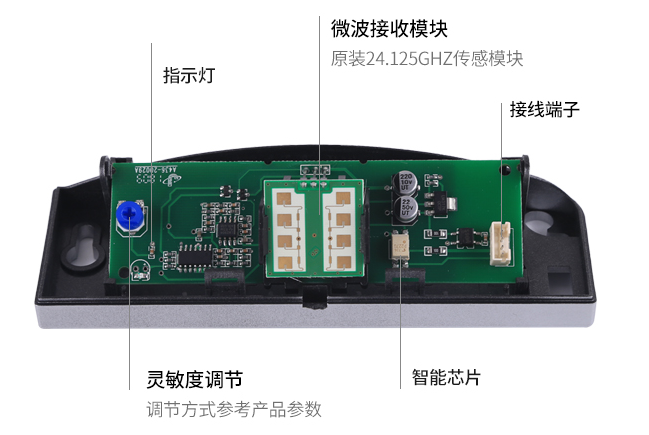

 1、灵敏度旋钮调整,通过调整MCU数模转换门限值确定灵敏度的高低。不同版本的感应器其位置不同,详见随机说明书。


 2、放大电路增益调整,这个旋钮的位置在放大电路原件周围。这个旋钮一般情况下不要调整,它被用于生产自动门厂家校正微波模块灵敏度输出的离散性。增益调整旋钮与灵敏度调整旋钮相比,增益调整旋钮不如灵敏度旋钮操作起来那么容易。


 3、可以通过调整微波模块的俯仰、水平角度调整感应器的作用区域。其中灵敏度和微波天线仰角调整是比较简洁直观的方法,同时注意调整天线角度的时候务必要断电后进行,有些自动门感应器损坏就是因为在调整天线仰角的时候碰触到了电子线路板部分造成短路,进而烧坏电子元件而损坏。


感应门感应器探头接线图,探头接线方法,自动门感应器说明书

自动感应器适用性:


  1、广泛性:适用于办公大楼、银行、餐厅、酒店和购物中心以及医院等各种场合,最大程度地保证人们的行走和物品的运送的方便。


  2、可靠性:能配合进来和出去的管制、特殊的时间内管制等所有的运作系统,没有人锁门的情况下也可以很安全。


  3、安全性:当门扇处于关门进行中时,如果碰到障碍物和人的话,门扇就会立刻的反转退回,防止人们受伤事件和机器损坏现象发生,以及确保人员的人身安全。


  4、节能性:高质量的设计以及制作保证了它的畅快运行。同时,它也把建筑的能耗降到了最低。


       推荐阅读:红外感应器工作原理    自动门感应器价格   为什么选择感应门
