自动门控制器接线图解
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-03-30 10:08 浏览量 : 537

 门客邦自动门


     自动门控制器是一种采用数字化技术设计的智能型多功能手动、无线遥控两用电动门控制器。电动门控制器具有良好的智能判定功能和很高的可靠性,是当前电动伸缩门系统中首选的自动控制设备。接下来成都自动门公司小编来介绍一下自动门控制器接线图解,自动门控制装置接线图


       自动门控制器安装后的正常使用,其安装工作必须按照说明书的要求,由专业人员来进行安装,同时还应参照产品所附的自动门控制器接线图正确连接。

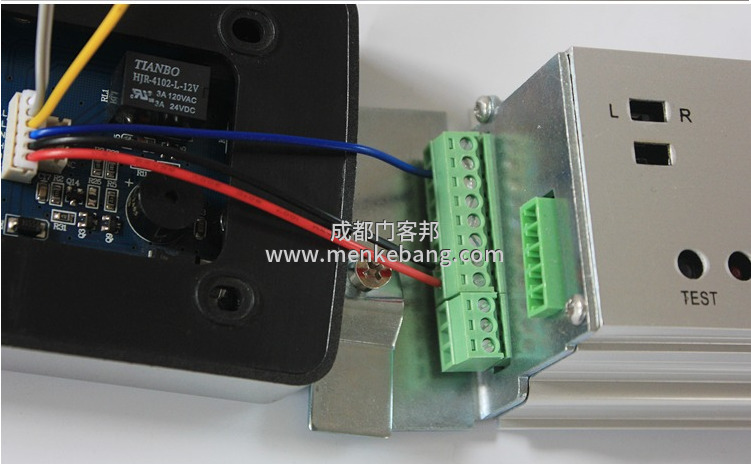

自动门控制器接线图解


  自动门控制器接线图解步骤一:自动门控制器的安装所用的电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端,零线应接于控制器的N端。

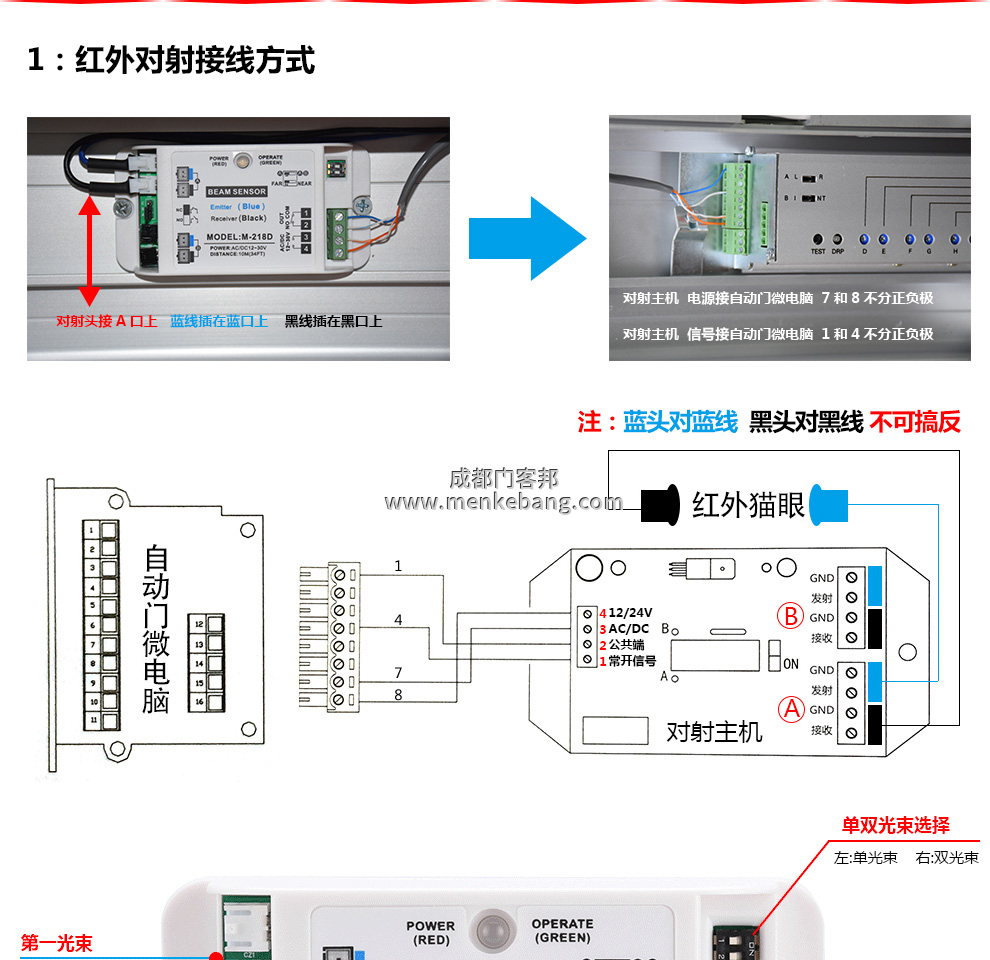

自动门控制装置接线图


  自动门控制器接线图解步骤二:感应门控制器机内保险最好使用Ф5×20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。控制器的探头安装于室外适当高度,角度可以根据实际情况具体调整。

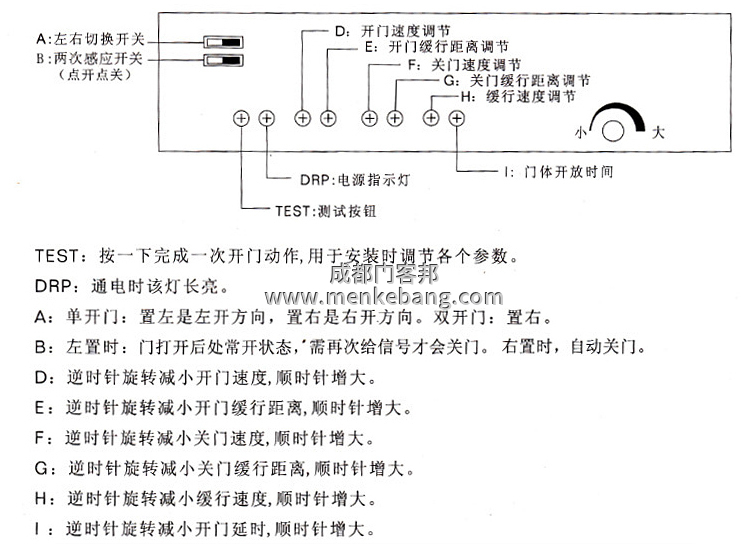

自动门控制器接线图解,自动门控制装置接线图


  自动门控制器接线图解步骤三:感应门控制器的安装位置应根据用户的具体情况选择适当位置悬挂于无磁场干扰的墙体上,安装高度距地面不应小于1.2m。从控制器中引出的电缆要沿墙体进行固定,并固定牢固。


  自动门控制器接线图解步骤四:自动门控制器安装完成后,在正式通电前,要对全部的安装工作进行一一仔细检查,确认无误之后方可接通电试运行。探头安装于室外适当高度,角度可以调整。


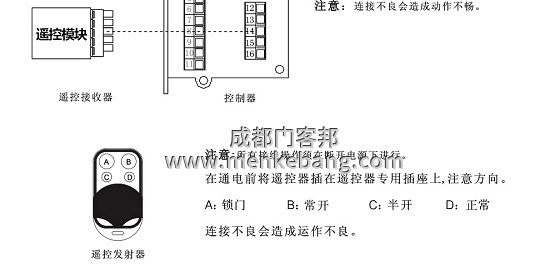

自动门遥控器对码

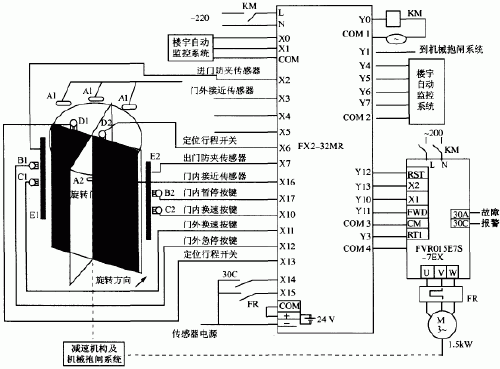

       了解自动门工作原理


1、当有人由内到外或由外到内通过光电检测开关K1或K2时,开门执行机构KM1动作,电动机正转,到达开门限位开关K3位置时,电机停止运行;


2、自动门在开门位置停留8秒后,自动进入关门过程,关门执行机构KM2被起动,电动机反转,当门移动到关门限位开关K4位置时,电机停止运行;


自动门控制器接线图解,自动门控制装置接线图


3、在关门过程中,当有人员由外到内或由内到外通过光电检测开关K2或K1时,应立即停止关门,并自动进入开门程序;


4、在门打开后的8秒等待时间内,若有人员由外至内或由内至外通过光电检测开关K2或K1时,必须重新开始等待8秒后,再自动进入关门过程,以保证人员安全通过。


以上我们介绍了自动门控制装置接线图与自动门工作原理,更多请了解自动门遥控器匹配,松下自动门如何辨别真假,多玛感应门遥控器说明书,欢迎来电咨询。
