电动自动门门禁怎么接线
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-03-30 11:32 浏览量 : 198

 门客邦自动门


   电动门门禁怎么接线,玻璃自动门安装门禁接线成都自动门公司为您介绍:


     玻璃自动门的红外探头一般有4条线连接自动门控制板的接线端子,其中两条是电源线,我们不需要管。另外两条线就是控制线,我们把它拆下来不再和红外探头相接。这两条线,分别接入门禁电源的NC和COM(和一般的磁力锁或者电插锁一样),理论上这样接就可以了。

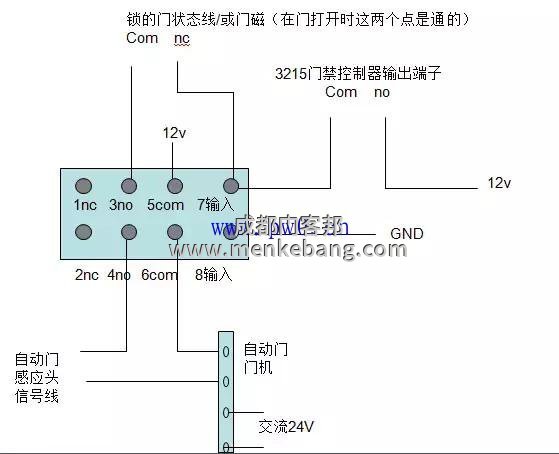

自动门控制器接线图解

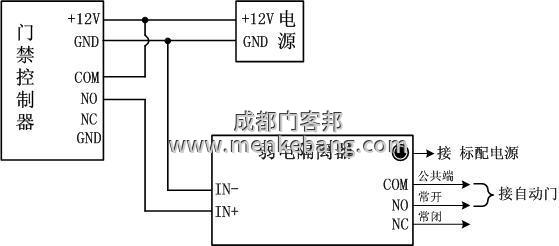

   但实际上,电动门控制器上的继电器对电锁做了保护电路,而这个保护对自动门可能有副作用,可能会出现门开了一半就马上关闭了,或者关了一半又打开了;又或者有的自动门,这两条控制线是带电压的,不是纯粹的开关信号。故,基于这两个原因,接自动门一定要加弱电隔离器,通过弱电隔离器可以解决这两个问题。


电动门门禁怎么接线,玻璃自动门安装门禁接线


    接线完毕后,请设置授权卡权限和开门延时时间,这样就可以实现进出刷卡开自动门。


    假如需要进门时需要刷卡,出门时用红外探头打开自动感应玻璃门。接线方法同上,仅当读卡器未连接到门时,将门红外探头的两条控制线连接到控制器上的门按钮上。


玻璃门如何加装门禁系统布线综合注意事项


在使用综合布线系统作为门禁的传输线路时,应该注意以下因素:


1.接线方法应完全按照各种门禁设备上的接线规则,并保留详细的接线图,以免维护时判断线路时的痛苦。

2.屏蔽双绞线的屏蔽层应根据读卡器、控制器的安装手册完成接地。


3.如果使用网路屏蔽双绞线传输TCP/IP,则可完全采用屏蔽综合布线系统的屏蔽层端接规则。


4.当使用TCP/IP协议时,最好不要与其他智能系统(包括办公自动化系统等软件系统)共用网络交换机,即为门禁系统单独配备网络交换机,以免因协议冲突发生传输上的意外。


5.当使用网路TCP/IP协议时,可以将门禁系统的管理电脑认为是门禁网络中的一台服务器,使用双绞线或光缆连接到配线架上。


以上我们介绍了电动门门禁怎么接线,玻璃自动门门禁安装门禁接线,更多接线方法请点击:感应门感应器探头接线图自动门后备电源接线图,动门控制装置接线图解
