感应门电机8根线分别是


提问时间:2020-03-30 23:32 分类:门客邦问答 浏览:126


自动门直流无刷电机8根线分别代表什么?直流电机8根线接线实物图有嘛》?


    自动门无刷电机有的只有3根线,有的却有8根线的原因?


    无刷电机有很多种,这里按照3线无刷电机和8线无刷电机来简单说说。


    3根线的无刷电机大多是无霍尔的外置驱动无刷电机。


    8根线的无刷电机是内置霍尔传感器的外置驱动无刷电机。


    这就是为什么有的无刷电机是3根线的无刷电机,有的是8根线的无刷电机。

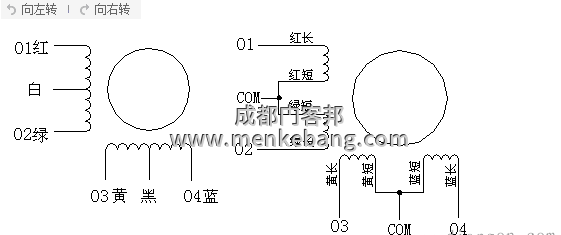

成都感应门电机8根线分别是什么,直流电机8根线接线实物图如下:

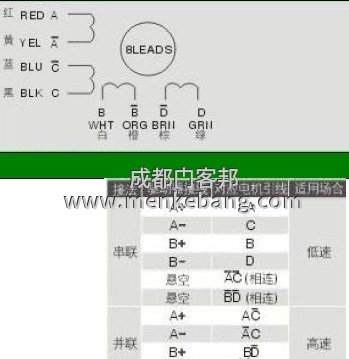

感应门电机8根线分别是什么,直流电机8根线接线实物图


 A.先用万用表测量8个引线之间的电阻,可判断出4组线圈引线;


B.由于只接1、6,2、8或1、6,7、4二个线圈电机也能正常转动,所以,在4个线圈中任选2个,接在驱动器上;


如果松下自动门电机不转,说明这2组线圈是A相线圈;另外2个线圈是B相的2个线圈;


如果电机转动,说明这2个线圈一个是A相,一个是B相线圈;


感应门电机8根线分别是什么,直流电机8根线接线实物图


C.接2组线圈让电机转动后,再从剩下的2个线圈中任选一个线圈,串联在A相线圈上,如果电机电机正常转动了,说明该线圈是A相的另一个线圈;


如果电机不转,将这个线圈的正负对调后再试一次,如果电机还不转,说明该线圈是B相的另一个线圈。


D.用上述同样方法,可以确定最后一个线圈的极性。


  四相八线步进电机接法 :F1、F2接励磁电源,H1和C1用连线连起来,H2、C2接直流电源。如果需要反转只需改换一下连线这就是:将H1和C2连起来,H2、C1接直流电源就可以了。


四相八线和两相四线步进电机的区别:


两相步进电机在定子上只有两个绕组,有四根出线,整步为1.8°,半步为0.9°。在驱动器中,只要对两相绕组电流通断和电流方向进行控制就可以了。而四相步进电机在定子上有四个绕组,有八根出线,整步为0.9°,半步为0.45°,不过驱动器中需要对四个绕组进行控制,电路相对复杂了。


更多请了解自动门控制装置接线图解。。。。。
