松下自动门门禁接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-03-31 09:30 浏览量 : 426

 门客邦自动门


     松下是我们所熟知的电器品牌,可是你知道吗,松下还生产自动门,松下自动门,也叫松下电工自动门,是日本松下集团生活环境方案系列的产品。2004年日本松下电器株式会社和日本松下电工株式会社面向新世纪缔结为新的松下集团,在海外(日本本土以外)松下所有的产品均采用“Panasonic”商标。


松下自动门门禁接线图


       松下电工(中国)有限公司,成立于1997年,全部承担日本松下电工在华事业,注册资本4649万美元。松下电工从1970年开始生产自动门。1981年在中国开始销售,据今天已经有25年历史。


      据资料统计,目前在中国每年销售的自动门大约有50000台,松下自动门在中国已经连续两年(2004、2005)年销售量突破10000台。下面跟随门客邦成都自动门公司小编来说说松下自动门与门禁接法

松下自动门门禁接线图

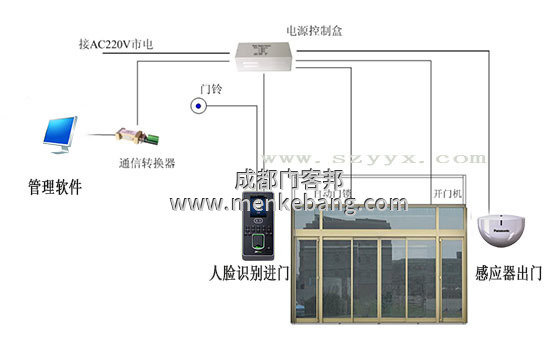

自动感应门实物接线图

松下自动门与门禁接法1.松下自动门本身的电源端子台,其中两根是电源线,两根是24V直流电。另外两个是信号检测线。门禁系统的控制器或者继电器输出的COM和NO就是门禁信号线。


松下自动门与门禁接法2、接线完成后,请设置授权卡许可和开门延迟时间,以便自动门可以打开和关闭(需要检测是否带电压,会损坏松下自动门控制器系统)

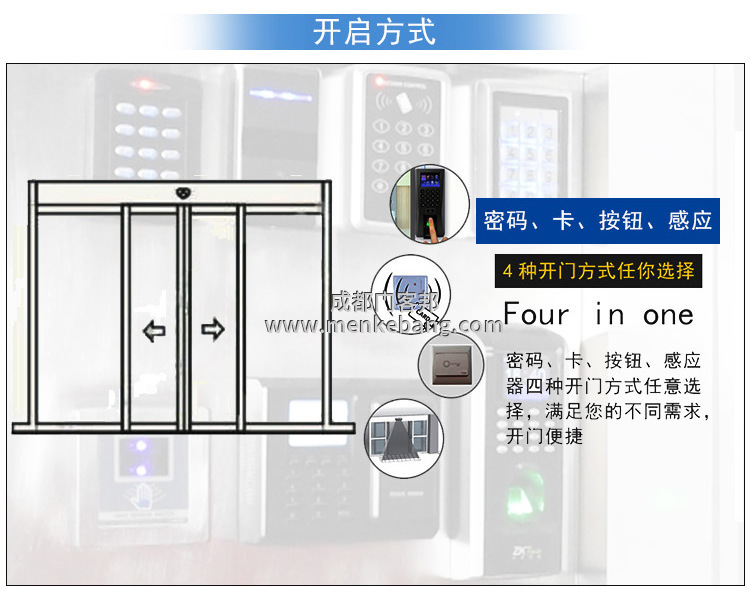

松下自动门与门禁接法,松下自动门门禁接线图


松下自动门与门禁接法3、添加一个弱隔离器:门禁制器上的继电器有一个用于电锁的保护电路。这种保护可能会对自动门产生副作用。门可能会中途关闭,或者中途关闭并再次

松下自动门门禁接线图

松下自动门与门禁接法,松下自动门门禁接线图

松下自动门与门禁接法,松下自动门门禁接线图


注意:购买松下多功能扩展器 可以实现感应器和门禁系统共存,而且可以增加自动门磁力锁 实现锁门功能,有了松下多功能扩展器 就不会影响门禁系统和自动门的使用,因为没有安装松下自动门磁力锁的是可以可以手动强行打开的。
