弗莱特自动门门禁接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-03-31 09:50 浏览量 : 62

 门客邦自动门


   弗莱特自动门控发展有限公司在胶南市成立,公司位于山东 胶南市 琅琊台南路19号,弗莱特自动门控发展有限公司坚定以诚信为本,选择我们就是选择诚信。下面门客邦成都自动门公司小编就来介绍一下弗莱特自动门门禁接线图如。

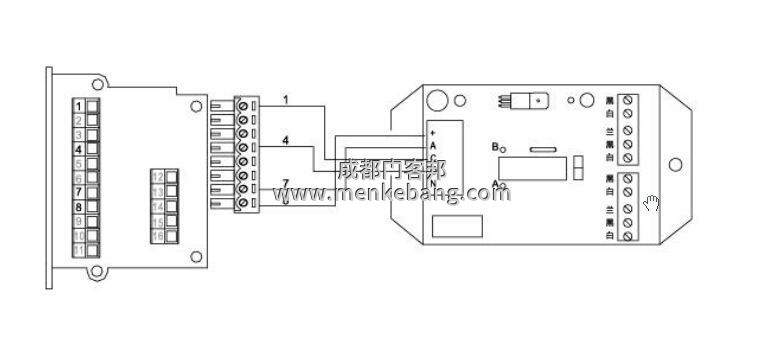

        接线方法:中控F7指纹考勤一体门禁机+自动门拓展器为例


自动门门禁接线图,弗莱特自动门门禁接线图



  提示:自动感应玻璃门的控制方式为红外探头(或微波传感器)探测分别接收自动感应玻璃门的开门信号。


弗莱特自动门门禁接线图



  自动感应玻璃门红外探头一般有4条线连接自动感应玻璃门控制面板端子,其中2条为电源线,不分需要。另外两条是控制线。在自动感应玻璃门控制面板的接线处,它们被拆下,不再与其他设备连接。最初,这两条线路的终端分别与COM相连,wg2001控制器继电器没有输出。从理论上讲,用这种方式连接它们是可能的。



弗莱特自动门门禁接线图


       但实际上,控制器上的继电器保护电锁。这种保护可能会对自动感应玻璃门产生副作用。当门半开时,可能会立即关闭,或者当门半关时,又会再次打开。因为有些自动感应玻璃门,这两条控制线是带电电压,而不是开关信号。出于这两个原因,必须在自动感应玻璃门上添加自动门拓展器(如图所示)。自动门拓展器可以解决这两个问题。


      以上就是我们介绍的自动门门禁接线图,更多请查看:感应门感应器探头接线图    玻璃门如何加装门禁   感应自动门门禁接线图
