当前位置: 成都自动门首页 > 行业知识 > 自动门的限位开关
自动门的限位开关
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-02 14:22 浏览量 : 156

 门客邦自动门

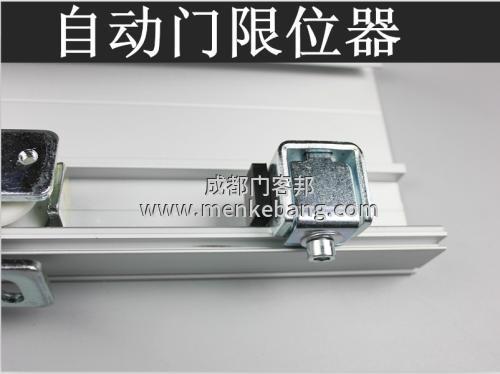

什么是自动门限位开关?限位开关其实就是行程开关,当运动物体达到位置时触发到行程开关后即可触发相应的动作,也是限位开关是在电动门关到位的情况下反馈信号以进行关断动作或者给出关断到位反馈信号以做其它控制。下面成都感应门维修小编来讲解一下自动门的限位开关的选择,自动门限位开关怎么使用


自动伸缩门限位开关怎么使用


按住“设置键”不放2秒,“运行灯”由闪烁变为直亮以后,松开“设置键” ,进入上限位学习状态;


(1) 按住“增加键”不放,“运行灯”闪烁,同时门体向开门方向运行(此时,门体必须向开门方向运行,如果向关门方向运行,请调换电机线),达到上限位以后松开“增加键”(此时可通过“增加键”和“减小键”进行微调),按住“设置键”不放,确认当前的位置为上限位,“运行灯”闪烁后熄灭,“状态灯”直亮,松开“设置键”,进入下限位学习状态;


(2)按住“减小键”不放,“状态灯”闪烁,同时门体向关门方向运行,到达下限位后松开“减小键”(此时可通过“增加键”和“减小键”进行微调),按“设置键”不放,确认当前位置为下限位,“状态灯”闪烁后熄灭,松开“设置键”,下限位学习结束。


自动门的限位开关的选择


感应门控制器安装应当由专业人员按照自动门控制装置说明书的要求正确进行安装。


电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端,零线应接于控制器的N端。


机内保险应使用Ф5×20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。电动门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。


其他基本控制线应接于机内P2端子排。安装接线时应参照产品所附的接线图正确连接。


尤其要注意,不得将低压控制线接于高压端子上或将高压控制线接于低压端子上。控制器的接线安装除本产品规定的事项外,其他事项应遵守电气安全操作规程的有关规定。


控制器的安装位置根据用户的具体情况选择适当位置悬挂于五磁场干扰的墙体上。安装高度距地面不应小于1.2m。引出的电缆应沿墙体固定牢固。通电前应对全部安装工作进行全面检查,确认无误之后方可送电试机。探头安装于室外适当高度,角度可以调整。


自动门的限位开关的选择,自动门限位开关怎么使用


松下自动门控制器工作原理:


1、当有人由内到外或由外到内通过光电检测开关K1或K2时,开门执行机构KM1动作,电动机正转,到达开门限位开关K3位置时,电机停止运行;


2、自动门在开门位置停留8秒后,自动进入关门过程,关门执行机构KM2被起动,电动机反转,当门移动到关门限位开关K4位置时,电机停止运行;


3、在关门过程中,当有人员由外到内或由内到外通过光电检测开关K2或K1时,应立即停止关门,并自动进入开门程序;


4、在门打开后的8秒等待时间内,若有人员由外至内或由内至外通过光电检测开关K2或K1时,必须重新开始等待8秒后,再自动进入关门过程,以保证人员安全通过。


自动门的限位开关操作要规范,如安装不当,会造成自动门门扇相撞,更多请详细阅读:医院专用门安装   成都安装维修自动门
