自动门扩展器说明书
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-05 22:10 浏览量 : 183

 门客邦自动门

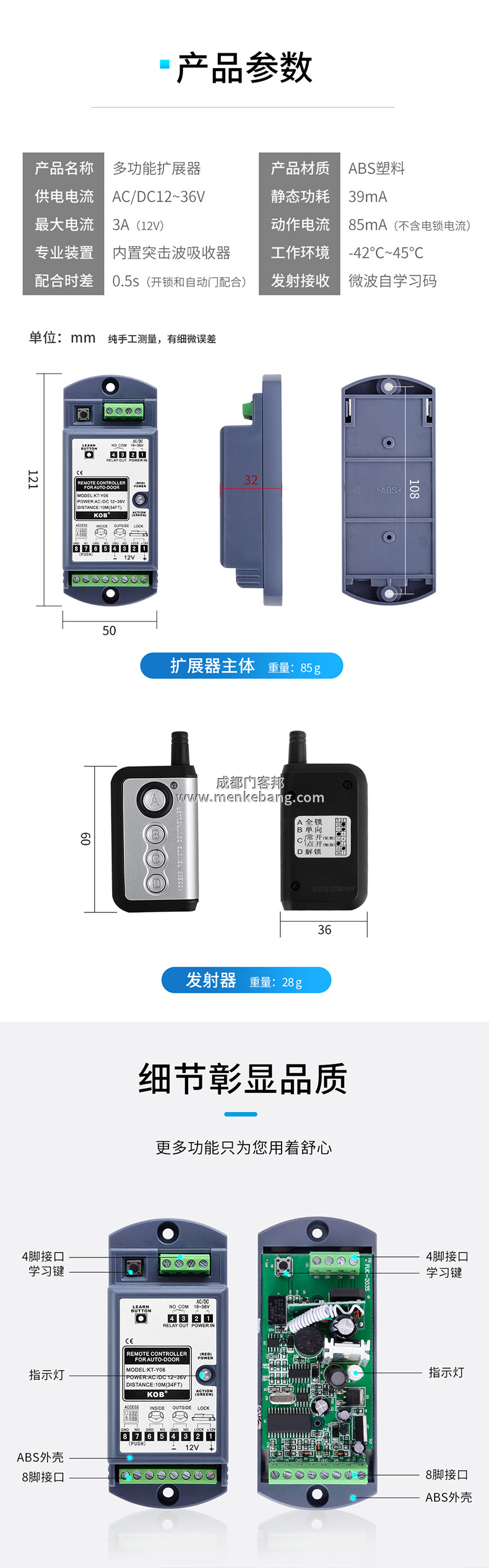

自动门多功能扩展器说明书


供电电源:AC/DC12∽36V 允许最大电锁电流:3A(12V)


静态功耗:35mA 动作电流:85mA(不含电锁电流)


开锁和自动开门的配合时差:0.5秒


专业装置:内置突波吸收器。


发射接收方式:微波磙码


遥控器电池动作:≥18000次


工作环境温度:-42c~45c 工作环境湿度:10~90%RH


外观尺寸:123mm(L)*50mm(W)*32mm(H)


总重量:280克


自动门扩展器说明书,自动门多功能扩展器说明书2


一、安全指示


非常感谢购买本产品,为了正确使用本产品,请在使用前认真阅读本操作手册。


二、产品概况


按遥控器A键:内外探头感应均失效,外门禁盘失效,电锁自动上锁,


(全锁)内外 侧人员彻底无法进入。夜间或节假日防盗上锁时段用。


按遥控器B键:外探头感应失效,并且电锁自动上锁,但外门禁盘和内感应器有效,


(单向)只有内部人员刷卡可以进入。内探头有效,可以出去。下班前清场时段用。


按遥控器C键:内外探头及门禁器全部失效。自动门保持全开状态,


(全开) 不关回。搬运、临时通风及应急时段用。


按遥控器D键:内外探头感应有效。正常营业工作时段用。(双向)


三、产品整体特征


1. 大电流电锁输出模块。


2. 特有12V∽36V交直流电源输入,方便直接从平移门机组取电。


3. 精致外壳设计;易固定,体积小巧。


4. 内置突波吸收器,可有效防止电锁动作时的回流火花。


5.四键遥控器人性化设计,轻松进行自动门的四种工作状态切换。


6. 所有感应门控信号统一进扩展器,由扩展器输出接点自动开门信号和门禁电锁信号。并已作内部时差配合,确保顺畅自动拔锁开门。


7. 遥控切换时有声响指示,可以确认切换是否有效。


四、输入输出引线定义


① 本系统具有状态的掉电记忆功能,当停电重新来电时,自动门会自动性的恢复到停电前的状态。


② 门禁器的输入信号可以为无源的短接信号,也可以直接输入PUSH信号。

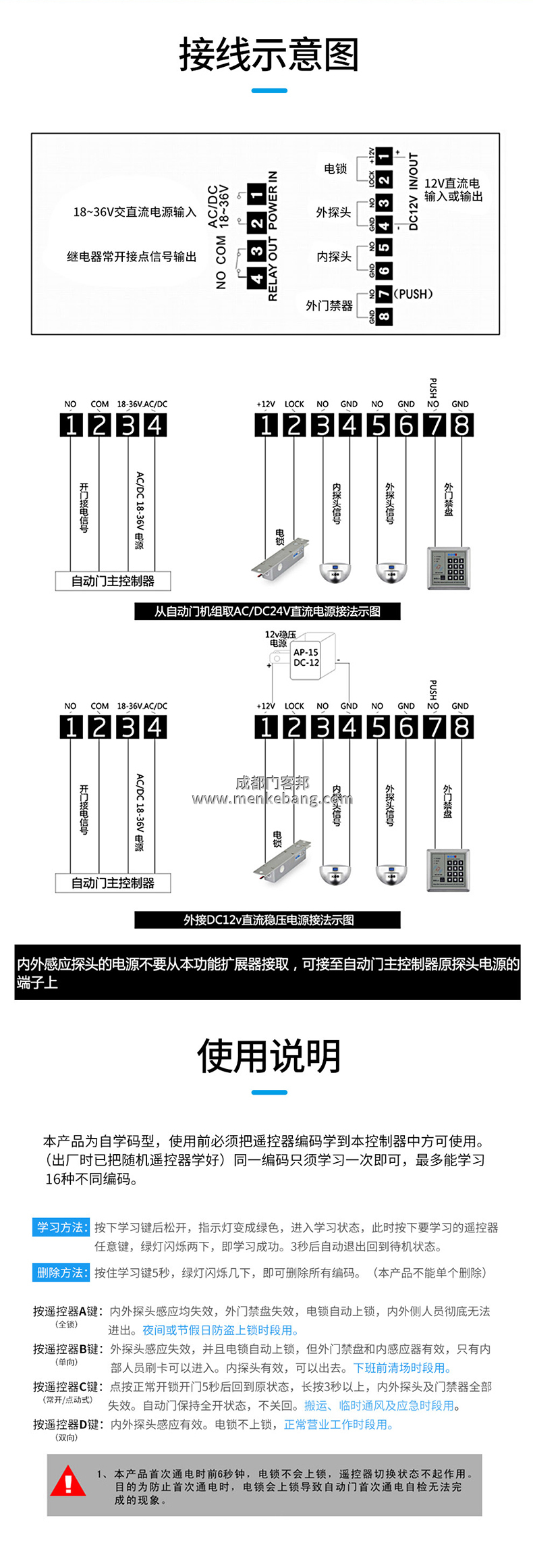

五、自动门功能扩展器接线


自动门扩展器说明书,自动门多功能扩展器说明书


注:内外感应探头的电源不要从本功能扩展器接取,可接至自动门主控制器原探头电源的端子上。


六、特别注意注意事项


特别注意输入电源可取自平移自动门机组的AC/DC 12∽36V,但要保证容量足够。无法直接引用常规自动门机组的控制电源时,则要另外配接足够容量的12V直流稳压电源。


如直流12V电源输入时要从8连拼端子的1、4端接入,不能接错。


直流稳压电源的实际输出电流必须大于电锁具的最大动作电流(最好达到1.5倍以上)。


当内置的功能扩展器,藏入较深时,可能会使切换的指示响声变轻。


特别提示:内外探头及门禁器的输入信号必须为无源的短接信号。


内外感应探头的电源不要从本功能扩展器接取,可接至自动门主控制器原探头电源的端子上。


本扩展器的上电初始状态出厂设置为门禁控制状态(相当于按过B键),如需来电的初始状态设到正常感应状态,则只需拨动拨码开关到相应的位置即可,具体见接线端子说明。
