门禁自动门工作原理
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-16 10:07 浏览量 : 40

 门客邦自动门

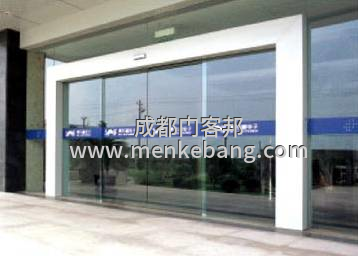

自动门一般用于某些需要人员经常出入的场合(银行 政府办事大厅 商场 公司等),通过门顶部的红外或者微波感应器(探头),感应到有人需要进入或者离开,驱动电机,自动平移打开玻璃门,人员离开后,门自动关上。

门禁自动门工作原理是什么,门禁与自动门接线图

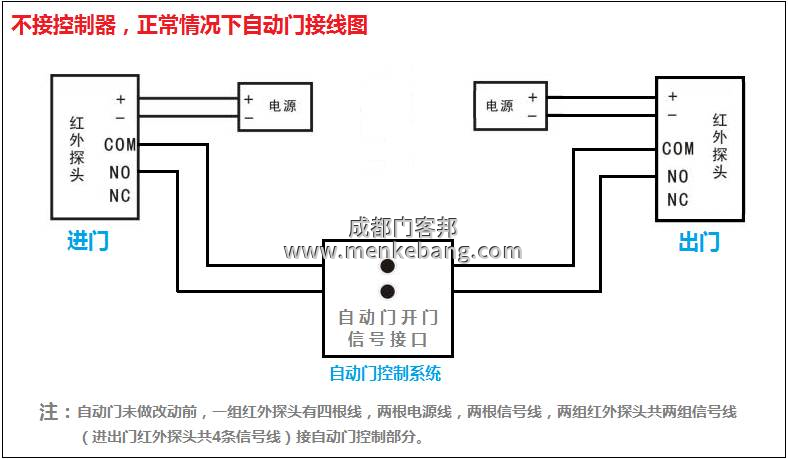

自动门自身控制方式?

进门和出门的红外探头(或微波感应器)分别并接到自动门的开门信号

门禁自动门工作原理是什么,门禁与自动门接线图

自动门+门禁系统?

理论上接线方法:

自动门的红外探头一般有4条线连接自动门控制板接线端,其中两条是电源线,不用管。另外两条是控制线,在自动门控制板接线处,拆下来不再接其它设备。原来接这两条线的端子,分别接控制器继电器输出的 COM 和 NO。

推荐阅读:感应平移自动门   松下150自动门价格   有框感应门

但实际上:

控制器上的继电器对电锁做了保护电路,这个保护对对自动门可能有副作用,可能会出现门开了一半就马上关闭了,或者 关了一半又打开了;

又因为有的自动门的两条控制线是带电压的,不是开关信号。

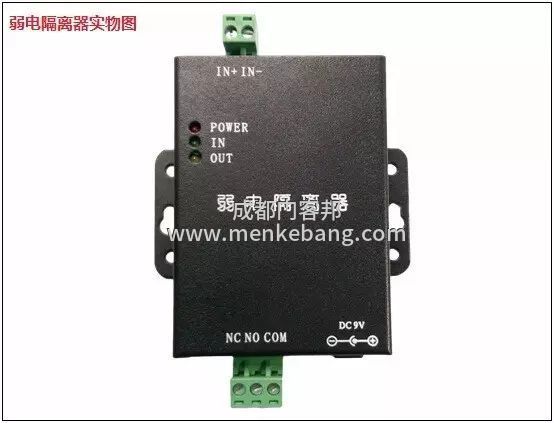

基于以上这两个原因,接自动门一定要加弱电隔离器(如下图所示),弱电隔离器可以解决这两个问题。

门禁自动门工作原理是什么,门禁与自动门接线图

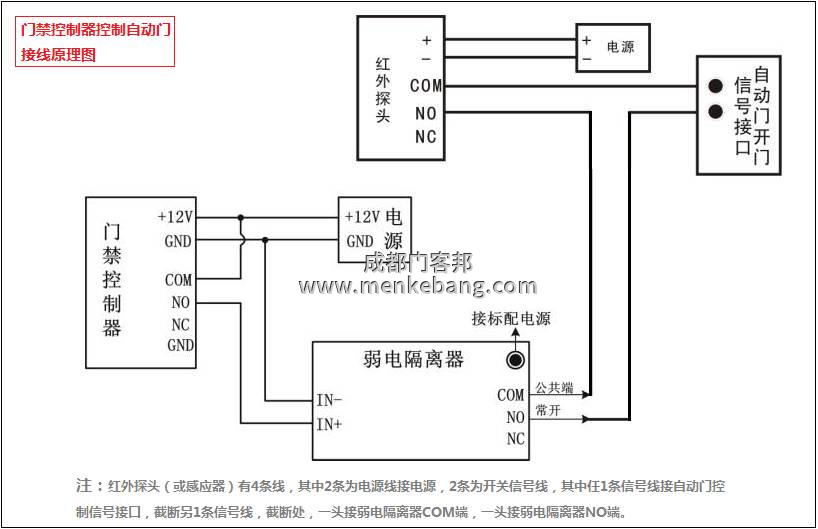

所以正确的实现门禁控制器控制自动门的接线方式是这样的:

门禁自动门工作原理是什么,门禁与自动门接线图3

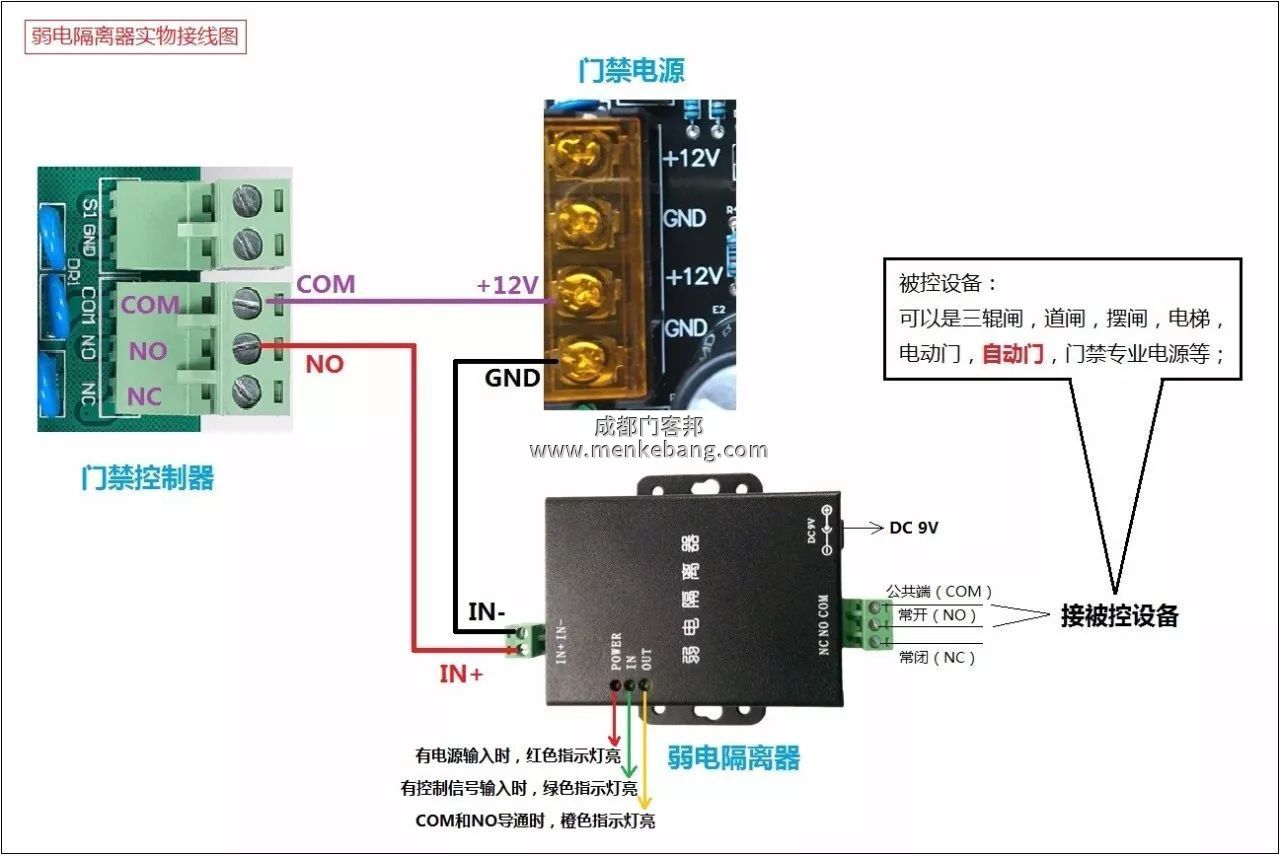

实物接线图如下:

门禁自动门工作原理是什么,门禁与自动门接线图5

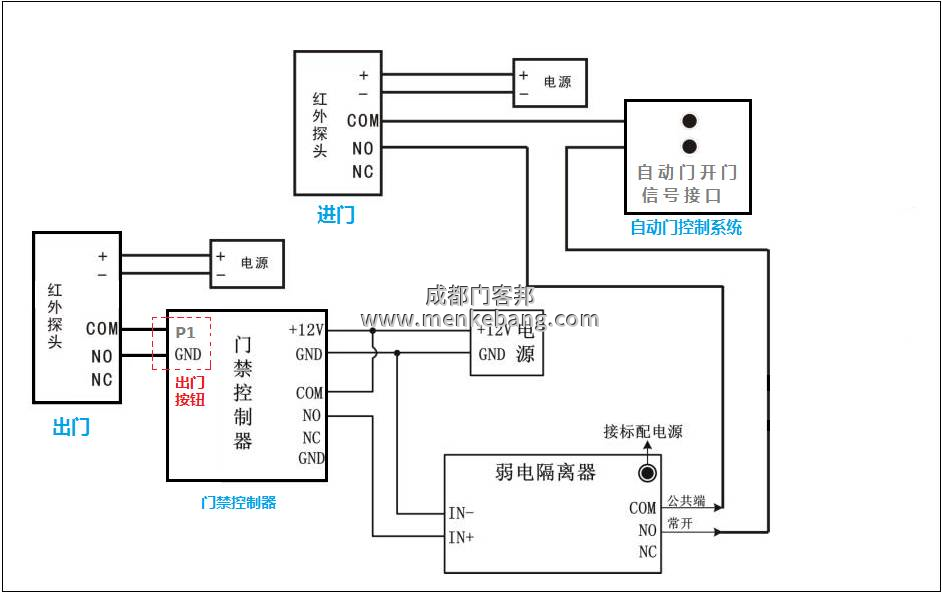

现场环境+接线方式

如果客户需要:外面刷卡进门,里面自动开门;则只需将红外探头接到出门按钮上即可!

门禁自动门工作原理是什么,门禁与自动门接线图6

以上就是成都自动门维修小编介绍的门禁与自动门接线图及门禁自动门工作原理,更多相关门禁自动门请点击:http://www.menkebang.com/p/76.html
