松下自动门机器说明书


提问时间:2020-04-16 22:47 分类:门客邦问答 浏览:50



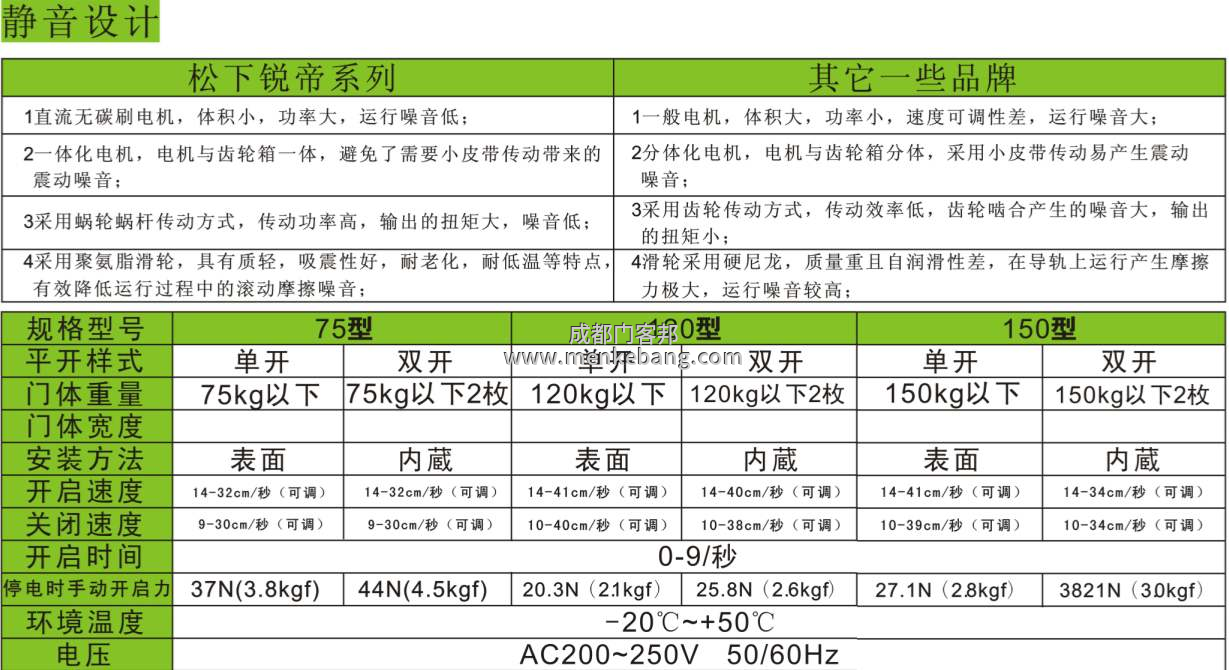

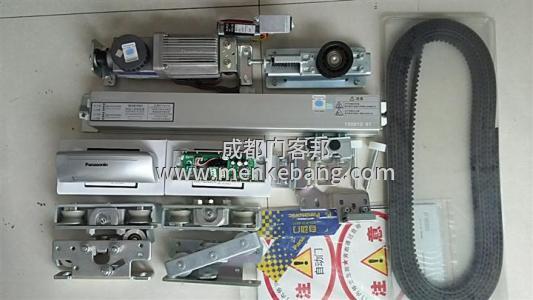

松下自动门机器说明书,松下120、150自动门说明书由门客邦成都自动门公司师傅收集整理如下:

一、概述本产品采用全铝合金结构,可配合松下自动门发动机装置 使用。本产品外形美观、大方。安装简便,便于安装、使用。

1.将内六角自攻钉穿入Φ6平垫;

2.用其将左立框与平移门背梁安装牢固;

3.按上述步骤将右立框与平移门背梁另一侧 安装牢固 二、型材门体的安装 型材门体NMXR2K1 松下自动门 施工说明书 型材门体 系列 保管用 No.NMXR2K1-T 12.10.10 注意 如有不慎,会造成坠落。1.在两侧安装墙体上钻6-Φ10孔,有效深度大于80mm;

2.用塑料涨栓将左右立框确实固定在安装墙体上。

3-Φ10孔 安装墙体

【注意】螺钉种类、安装间距、安装螺钉数量等必须按规定执行。

 避免安装不良,造成部件坠落事故。

松下自动门机器说明书

二、型材门体的安装 固定扇固定条固定扇 注意 如有不慎,会造成伤害。

1.将门体下端与地面或导轨固定牢固;

2.把固定扇固定条装在门体上面。 现场配钻3-ST4.216 自攻螺钉 如有不慎,会造成伤害。

4.在平移门背梁导向槽上配钻三安装孔;

5.把固定扇固定条装在平移门背梁;

6.确实拧紧3-ST4.216自攻螺钉。(松下自动门 发动机装置安装说明请参考发动机装置说明书)

松下自动门机器说明书,松下120、150自动门说明书

三、封闭安装式;

(1)切割发动机箱:L=W-10毫米

10毫米: 封闭安装外装端盖2部分尺寸

封闭式安装-切割尺寸

【注意】切割时请勿碰伤轨道,否则会影响性能及滑轮的寿命,引起噪音、异音等。

(2)在门楣、边框钻出预留孔,攻丝公称为6毫米。

(3)在发动机箱上个别出预留孔(锪沉孔:公称6毫米以上)。

(4)将外装端盖牢牢固定到发动机箱两端。

【注意】请使用沉头自攻螺钉(公称5×20)

(5)用沉头螺钉(公称6毫米:  我方(施工方提供)

 将发动机箱牢固地固定于门楣和边框上。

1587004523598447.?noCache=k92wfn4v

【注意】安装时务必使发动机箱呈水平状。

安装时请勿碰伤轨道,否则会影响性能及滑轮的使用寿命。

沉头螺钉平头请不要出头,避免造成运作的不良。

四、电源线及传感器的接线方法:

电源线及传感器的连接

(1)将电源线确实连接至端子台装置的电源端子。

【注意】电源电压为200~250V。

如果接触电源电压,会引起火灾,触电的事故。

电线外壳剥去的长度如图上所示,电线请勿及电源端子以外部位,否则会触电的事故。

禁止触及电源端子以外部位,否则会触电的危险事故。

禁止将电源线插入检测、DC24V端子,否则会造成故障。

 接线要确实进行。( 如有不慎,会因导通不良造成火灾及触电)。

松下自动门机器说明书,松下120、150自动门说明书

(2)将传感器检测信号线(白、黄)两根线与检测端子确实相连。

【注意】接线要确实相连到位。

如有不慎,会因导通不良,造成火灾及触电等安全隐患。

(3)将传感器两根灰色电源线确实连接至DC24V输出端子。

【注意】禁止使用额定1A以上的器具,否则会引起故障及火灾等安全事故。

请使用符合电源电压的传感器,请认真仔细阅读传感器使用说明书。

如有不慎,会造成故障及安全事故的发生。

以上就是我们介绍的松下自动门说明书,松下120、150自动门说明书,更多相关内容推荐:松下自动门怎么样   松下自动门与门禁接法  松下自动门调速器说明书  松下自动门如何辨别真假  松下150自动门  松下120自动门  松下自动门经销商
