广告门安装方法
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-23 19:15 浏览量 : 340

 门客邦自动门


广告门已经普遍的出现在人们的眼前了,但是广告门的安装经常会难倒新老客户,虽说我们正常的发货的同时会附带广告门的说明书,下面就有门客邦成都自动门公司小编来简单的概述一下广告门安装方法广告门控制器接线图


广告门安装方法

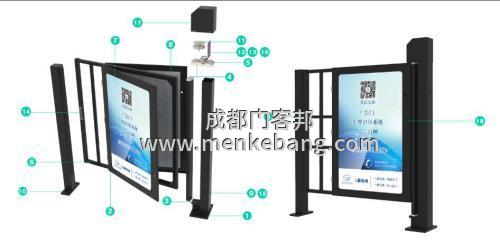

广告门安装示例图


广告门安装方法一、 ①固定点击端立柱(膨胀螺丝12/10)


广告门安装方法二、 ②上门体门体圆槽对齐,③先上④后下,


⑤上部固定螺母


广告门安装方法三、 ⑥确定门的伸拉长度


最大值:1.6米 配套支架“井”(类似井字)


最小值:1米 不拉伸 不要“井”支架


1.4米 配一套支架“井” 需要截


1.2米 配一套


广告门安装方法四、⑦1.上广告面

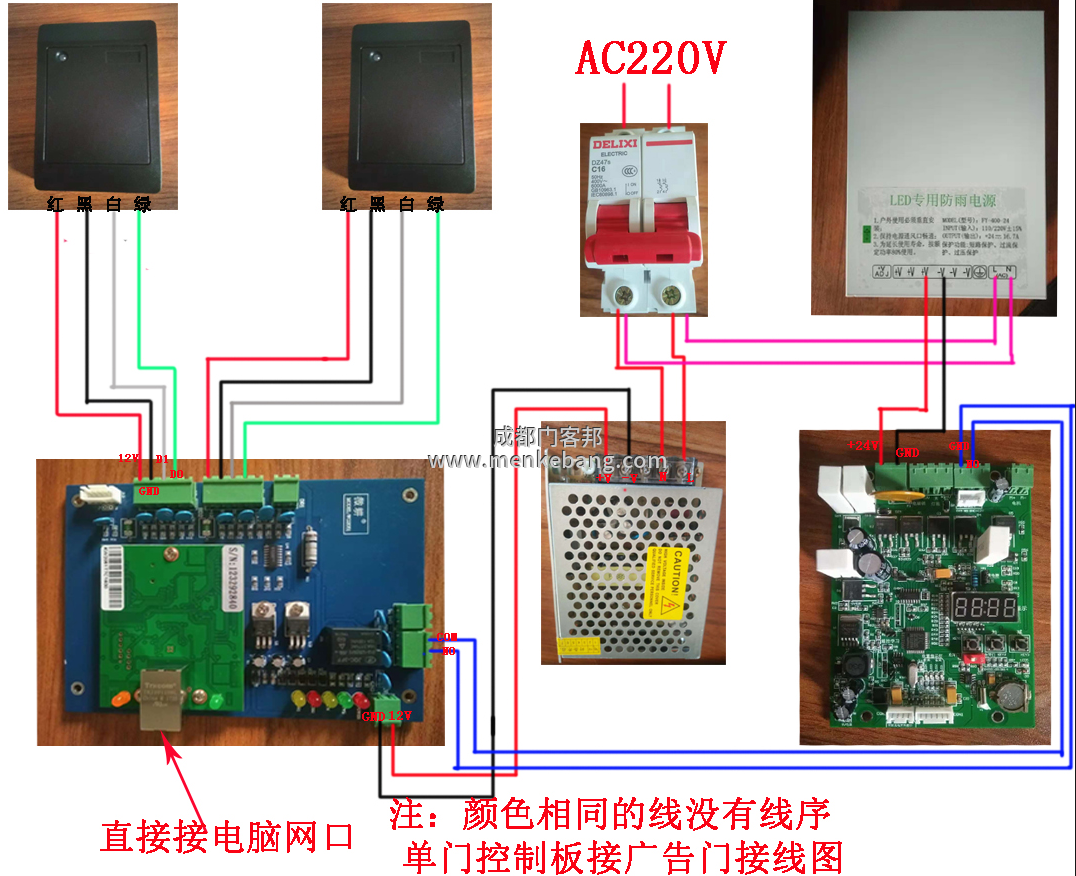

广告门控制器接线图

门禁广告门控制器接线图


⑧上端:磁力压条,两侧夹住


⑨2.接线 24V电源 红色


正极:12V电源 灰色


负极:控制板GND端头


3.时控开关:白天不亮,晚上亮


成都小区广告门安装方法五、⑩固定另一根立柱


广告门安装方法六、⑪⑫齿轮、主板相对应的孔接上


上电机接线 ⑬电机线:M+、M-


⑭磁力锁:+、- 线位开关两端:

广告门控制器接线视频

一端接主板限位开关凹


另一端(4根)红:+5V,黑:负极,


黄、绿:开关锁


主板上:红外遥控


广告门安装方法七、 ⑮电源接线(<-N)


电源线: 1、24V 一号接线


2、12V 一号接线


广告门安装方法八、 ⑯主板上面:调速、力度、灯亮度


⑰最后把盖盖上 ⑱最终效果


完成以上安装步骤,广告门就可以正常的使用了。


以上就是门客邦收集整理的广告门安装方法,广告门控制器接线图,更多请关注本网站,本网站为您提供服务。推荐产品:门禁磁力锁  自动门马达  自动门遥控器  自动门后备电源   自动门安全光线   办公室电动感应门
