玻璃自动门加装指纹门禁怎么接线
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-23 21:13 浏览量 : 41

 门客邦自动门


当下很多客户,想对自动玻璃门进行改造,用门禁系统代替自动开门。当合法人员刷卡(或者指纹)后,自动门才自动打开,而出门时刷卡或者按一下开关按钮。在自动门的方便豪华的特点上融入安全要素。那玻璃自动门加装指纹门禁怎么接线呢?下面成都自动门公司门客邦就来介绍下自动门加装指纹门禁接线方法:


玻璃自动门加装指纹门禁怎么接线


门禁控制器需要增加一个继电器。继电器的供电部分,有门禁机的GND和no来供电,另外两个输出直接接自动门的,感应探头的两个信号线就可以了。如果你安装的,不是,和指纹门禁机的控制器,你也可以按这个,原理来推断一下接线方法。


自动门的红外探头一般有4条线连接自动门控制板的接线端子,其中两条是电源线,我们不需要管。另外两条线就是控制线,我们把它拆下来不再和红外探头相接。这两条线,分别接入门禁电源的NC和COM(和一般的磁力锁或者电插锁一样),理论上这样接就可以了。

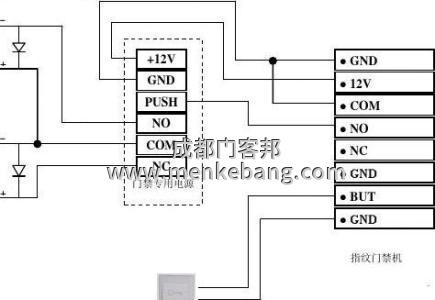

玻璃自动门加装指纹门禁怎么接线,自动门加装指纹门禁接线图


但实际上,控制器上的继电器对电锁做了保护电路,而这个保护对自动门可能有副作用,可能会出现门开了一半就马上关闭了,或者关了一半又打开了;又或者有的自动门,这两条控制线是带电压的,不是纯粹的开关信号。故,基于这两个原因,接自动门一定要加弱电隔离器,通过弱电隔离器可以解决这两个问题。


       国产自动门与门禁系统的接线方式。

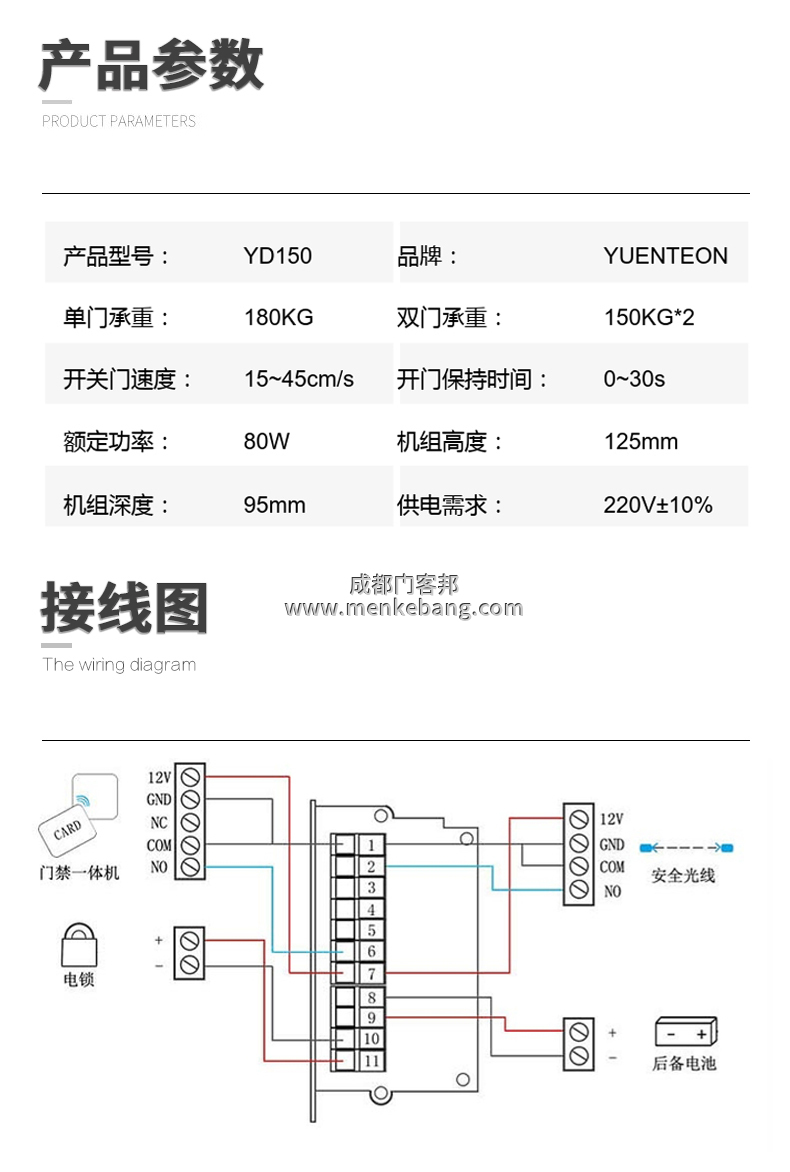

  1、密码盘三线式接自动门控制器图解,如图:


123玻璃自动门加装指纹门禁怎么接线,自动门加装指纹门禁接线图

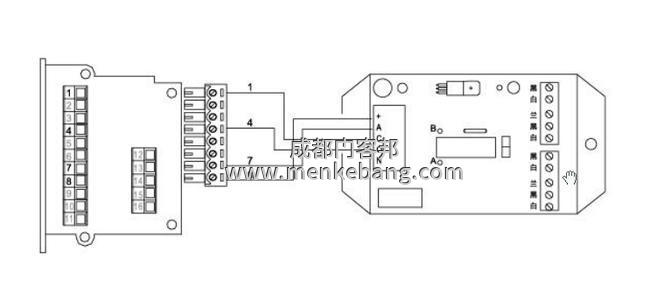

  2、密码盘四线式接自动门控制器图解,如图:


玻璃自动门加装指纹门禁怎么接线,自动门加装指纹门禁接线图二


    以上就是安装中用的最多的感应自动门门禁接线图,希望对您有所帮助。如果您在成都及成都周边,有自动门、感应门、旋转门、门禁系统等方面的需求,请拨打我们的电话:15982324746,我们竭诚为您服务。
