感应自动门控制器接线图解
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-24 22:55 浏览量 : 50

 门客邦自动门


控制器是自动门的控制部件,它对于管理感应门的日常启闭运行有着直接的影响。在安装自动感应门控制器时,有些注意事项一定要特别小心。这里门客邦成都电动门安装公司小编就来分享下感应自动门控制器接线图解,通用玻璃自动门控制器主板接线


第一、为确保自动门控制器安装后的正常使用,其安装工作必须按照说明书的要求,由专业人员来进行安装,同时还应参照产品所附的接线图正确连接。

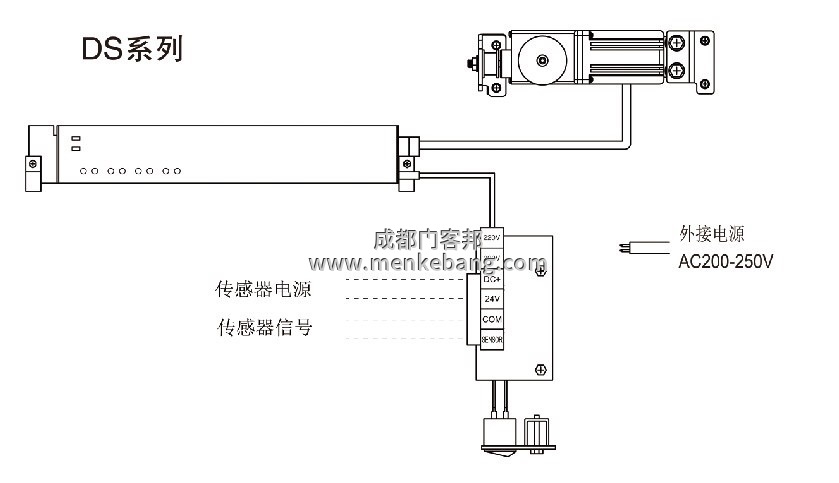

感应自动门控制器接线图解

感应自动门控制器接线图解


第二、自动门控制器的安装所用的电源线和电机动力线应选用线径不小于1.5 mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端,零线应接于控制器的N端。


第三、感应门控制器机内保险最好使用Ф5×20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。控制器的探头安装于室外适当高度,角度可以根据实际情况具体调整。


第四、感应门控制器的安装位置应根据用户的具体情况选择适当位置悬挂于无磁场干扰的墙体上,安装高度距地面不应小于1.2m。从控制器中引出的电缆要沿墙体进行固定,并固定牢固。


玻璃自动门控制器主板接线

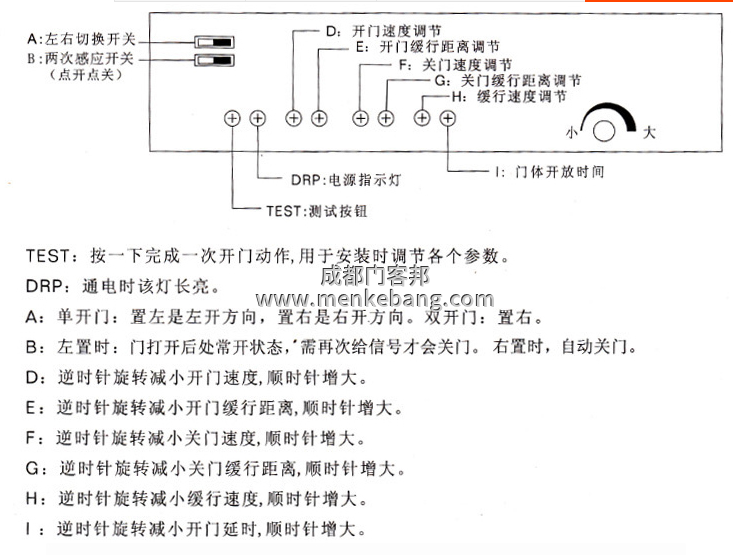

自动门控制器调试图解


第五、自动门控制器安装完成后,在正式通电前,要对全部的安装工作进行一一仔细检查,确认无误之后方可接通电试运行。探头安装于室外适当高度,角度可以调整。


以上就是我们经常要遇到的感应自动门控制器接线图解,玻璃自动门控制器主板接线,更多相关松下自动门专用电插锁接线请关注本网站。


门客邦提醒:感应自动门控制器接线,最好找专业人员操作,一不小心会把控制器弄坏,造成自动门不能正常使用。批发多个品牌自动门控制器,欢迎来电咨询!推荐阅读:办公室感应门    感应门控制门常开不能关闭   自动门轨道可以上油吗
