自动门控制装置接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-26 21:59 浏览量 : 35

 门客邦自动门


经常工厂、小区等大型场地的出入口大门多采用人工控制的方式。对进出的人员采用人工识别的方法,因此需要在出入口处安排24小时值班门卫,十分耗费人工。当门卫值班人员短暂不在岗位的时候,进出人员需要在门卫处等待,严重时会造成拥堵,给人们进出带来困扰。因此需要研发一种能够自动识别人员信息的自动门控制装置,无需人工控制大门,缩短人员进出场地的时间,减小不必要的麻烦。


自动门控制器装置,其电路上元器件包括:开关电源、第一中间继电器、第二中间继电器、第三中间继电器、第四中间继电器、第一光电开关、第二光电开关、第三光电开关、第一时间继电器、第二时间继电器、急停按钮、开门远控端子、关门远控端子、停止远控端子、公共端子。

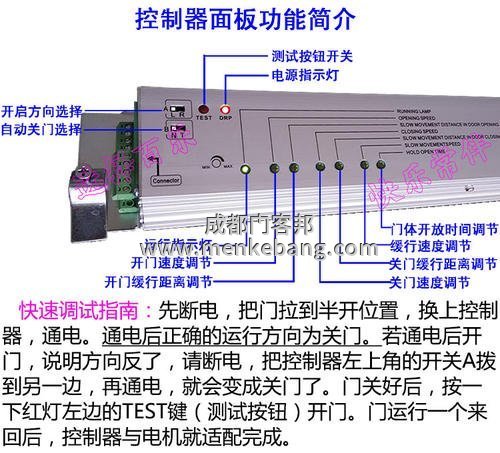

门客邦自动门公司自动门控制器


第一一级电路连接第四中间继电器的触点,所述第四中间继电器为选择自动开门模式的开关触点,其后接四条二级并联电路,分别为第一二级电路、第二二级电路、第三二级电路和第四二级电路。第一二级电路上连接第一光电开关,所述第一光电开关为考勤机的输出触点,其后串联第二中间继电器的触点,之后再串联第一中间继电器的线圈;


推荐阅读:广告门安装方法   人行通道广告门安装标准   玻璃自动门控制器主板接线


第二二级电路上串联第一中间继电器的触点和第一时间继电器的线圈;第三二级电路上串联第一时间继电器的触点和第二时间继电器的线圈,并且在二者中间并联一条三级电路,该电路上串联第一中间继电器的触点、第二中间继电器的触点、第四中间继电器的触点和第三中间继电器的线圈;第四二级电路上连接第一中间继电器的触点、第二光电开关、第三光电开关、第二时间继电器的触点、第二中间继电器的开关。

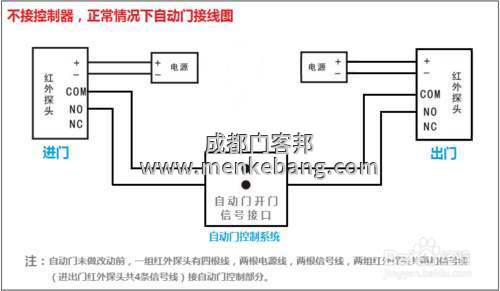

自动门控制装置说明书,自动门控制装置原理图,自动门控制装置接线图


第二一级电路连接第四中间继电器,其后与三级电路并联连接,接入三级电路上第四中间继电器触点和第三中间继电器中间。


第三一级电路串联一个急停按钮和第四中间继电器的线圈。

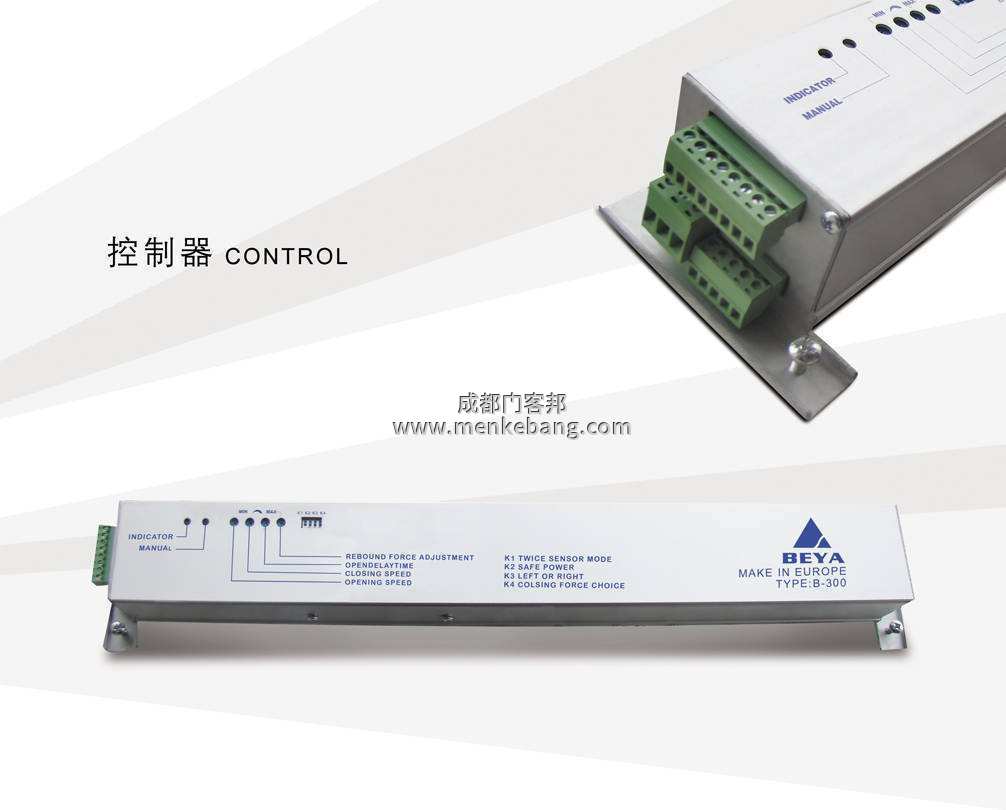

自动门控制装置说明书,自动门控制装置


所述门控器中开门远控端子与第一中间继电器的触点连接,关门远控端子与第二中间继电器的触点连接,停止远控端子与第三中间继电器的触点连接。


以上就是门客邦成都自动门公司为您介绍自动门控制装置说明书,更多相关请关注本网站。
