指纹门禁机接线方法
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-26 23:44 浏览量 : 27

 门客邦自动门


指纹门禁系统配置:门禁主机、门禁电源、电控锁(电插锁、电插锁)、出门按钮(或读卡器)。联网的话还需要接主控电脑(安装相应软件)。接下来门客邦成都自动门安装公司为您介绍指纹门禁机接线方法


①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。



②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。



③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)。


门客邦自动门安装公司为您介绍指纹门禁机接线方法



④另一端接出门按钮的话,出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。



⑤另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。



⑥如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。


以上就是指纹门禁机接线方法,更多相关自动门加装门禁方法请关注本网站。

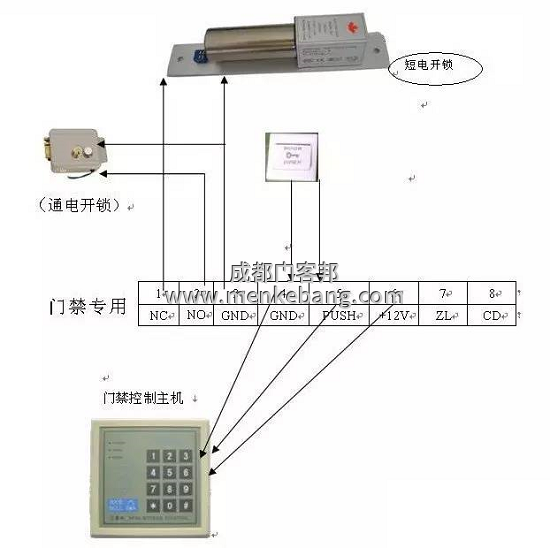

指纹门禁系统接线图


推荐文章:玻璃门是钢化的吗   玻璃是什么   感应门遥控器怎么匹配  中控f7指纹门禁机重置

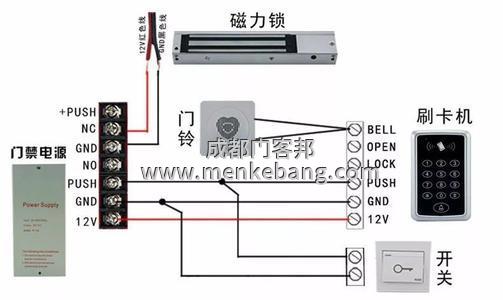

门客邦公司安装指纹门禁时一般都是将门禁电源给门禁电锁,门禁开关,指纹门禁主机供电。


接线方法如下:门禁电插锁的正极接门禁小电源的NC、门禁电插锁的负极接门禁电源的GND.


门禁开关任意一端接门禁电源的PUSH、门禁电源的任意一端接门禁电源的GND


指纹门禁机的12V接门禁电源的12V、指纹门禁机的GND接门禁电源的GND


指纹门禁机的NO接门禁电源上的PUSH、


指纹门禁机上GND与指纹门禁机上的COM端并联


注:以上接布的布线方法为电锁、开关、指纹机都由门禁电源供电组成。
