自动弧形门安装步骤详解
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-05-02 11:36 浏览量 : 31

 门客邦自动门


成都自动弧形门安装步骤,成都自动弧形门安装详解如下:


自动弧形门安装1、固定框架安装


自动弧形门六根立柱要按照尺寸要求安装。立柱和帽头组成,用螺钉将帽头固定在立柱上。下码头与立柱组装,用角铝和螺钉连接下码头和立柱。上支撑组件进行安装,梁与梁靠角支连接,用螺栓螺母固定。梁与帽头内壁连接,用角支和螺钉固定。


自动弧形门安装2、扁钢的安装


扁钢装在帽头内表面,扁钢上固定驱动机构的各部件。


自动弧形门安装3、导轨支架安装(弧形轨支托的安装)


用螺钉将驱动装置固定板安装到扁钢上,对于1/2圆的驱动机构需装12个导轨支架。


自动弧形门安装4、安装自动弧形门圆弧形导轨


用螺钉将圆弧形导轨固定到导轨支架上。


自动弧形门安装5、驱动装置和驱动轮安装


用螺钉将驱动装置固定板安装到扁钢上,再用螺钉将驱动装置、驱动电机和驱动轮固定到固定板上。


自动弧形门安装6、惰轮安装


用螺钉将惰轮固定板安装到扁钢上,再用螺钉将惰轮安装到惰轮固定板上。


7、张紧轮安装


先将加工好的张紧轮固定到轮固定板上,再将固定板用的螺钉固定到张紧轮支架上,再将张紧轮支架用螺钉固定到扁钢上。

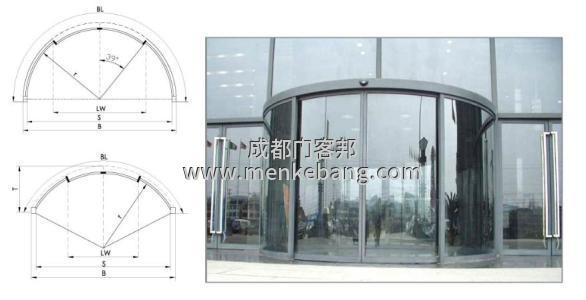

成都自动弧形门安装步骤,成都自动弧形门安装详解


自动弧形门安装8、门环、轮、吊架和皮带紧固件的组装


每扇圆弧门上端一边装有滑轮吊架,另一边除滑轮吊架外还需滑轮吊架上用螺钉固定有连接板,在连接板上再装皮带紧固件,用于弧形门门扇与同步带的连接。


自动弧形门安装9、门扇吊装


门扇先与门滑轮吊架安装好,然后滑轮和门吊挂在圆弧形导轨上。调好门扇的垂直位置和两扇门间的间隙,合适后再将门滑轮吊架上的皮带紧固件与同步带固定,门扇就与驱动机构连接到一起了。注意皮带紧固件与同步带的运动方向要一致。


自动弧形门安装10、安装自动弧形门门止动器


自动弧形门门止动器是门扇开闭的限位装置,自动弧形门处于全部打开的状态确定门止动器的位置,位置设定后将止动器用螺钉固定。


自动弧形门安装11、安装控制器


先安装控制固定板,再用螺钉将控制器安装到控制器固定板上。


自动弧形门安装12、安装传感器,电控系统连线


连接安装好自动弧形门传感器、电源开关及驱动电机各电控部分连线。


自动弧形门安装13、安装顶板


圆自动弧形门安装各部件完成后要安装顶板,并做防水防雨处理,可增加防雨罩。


自动弧形门安装14、安装完毕试运行。


注意:上述所用螺钉应根据自动弧形门实际情况选择尺寸。


门客邦提醒:安装玻璃电动弧形门,请找专业的安装公司,否则到时候出现故障很麻烦的。
