松下感应门探头接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-05-31 09:16 浏览量 : 12

 门客邦自动门


松下感应门探头接线,松下感应门探头接线图

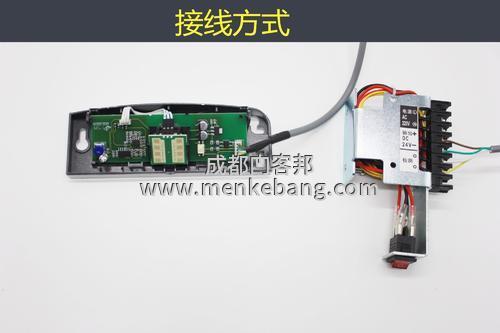

新锐bai帝的电源接线柱那块更改成一排的接线


最上面du是220V电源输入,下面四个才是探zhi头的接线柱


探头里面一般是1 2 3 4 插头,3 4是12-24V电源(dao一般为红线)


1 2是信号(一般为黄线或者白专线),这个要看清楚的,不要接错属了


松下感应门探头接线,松下感应门探头接线图

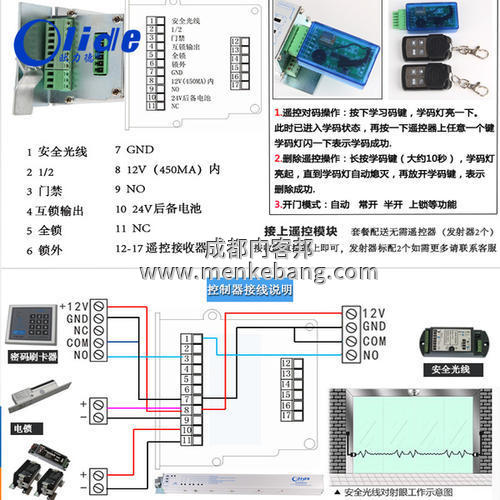

下面来说说松下自动门接门禁怎么接法呢?


1.松下自动门本身的电源端子台,其中两根是电源线,两根是24V直流电。另外两个是信号检测线。


门禁系统的控制器或者继电器输出的COM和NO就是门禁信号线。


接线完成后,请设置授权卡许可和开门延迟时间,以便自动门可以打开和关闭


(需要检测是否带电压,会损坏松下自动门控制器系统)


(添加一个弱隔离器:门禁制器上的继电器有一个用于电锁的保护电路。这种保护可能会对自动门产生副作用。门可能会中途关闭,或者中途关闭并再次)


推荐阅读:自动门无线手压开关怎么接线   德普尔自动门接线说明书   感应门安全光线接线图   自动门接线说明书


以上是直接实现松下自动门接门禁怎么接的方法。


松下感应门探头接线,松下感应门探头接线图


2.购买松下多功能扩展器 可以实现感应器和门禁系统共存,


而且可以增加自动门磁力锁 实现锁门功能,有了松下多功能扩展器 就不会影响门禁系统和自动门的使用。


因为没有安装松下自动门磁力锁的是可以可以手动强行打开的。


(否则,不建议您安装电子锁以防止自动门被打开。由于安装了电子锁,可能会损坏自动门的结构。)


以上就是成都自动门维修小编介绍的松下感应门探头接线,松下感应门探头接线图,更多请关注本网站。专业技术,专业服务,欢迎来电咨询!
