三浦kFIT自动门控制器接线图解
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-06-16 20:48 浏览量 : 193

 门客邦自动门

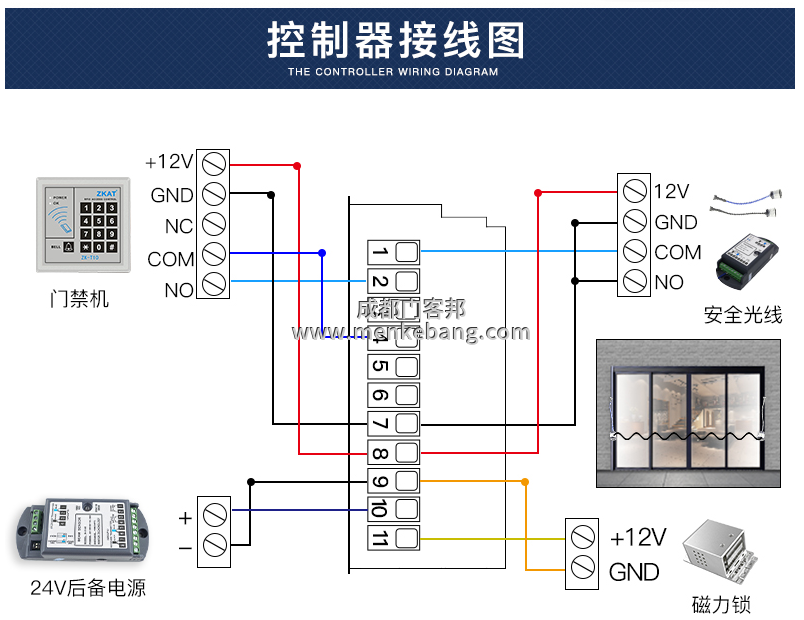

三浦/kFIT自动门控制器接线图解,自动门控制器调整方法如下:


应当由专业人员按照说明书的要求正确进行安装。电源线和电机动力线应选用线径不小于1.5mm²铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm²的铜芯电缆。电源火线应接于控制器的L端,零线应接于自动门控制器的N端。机内保险应使用Ф5*20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。电动门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。

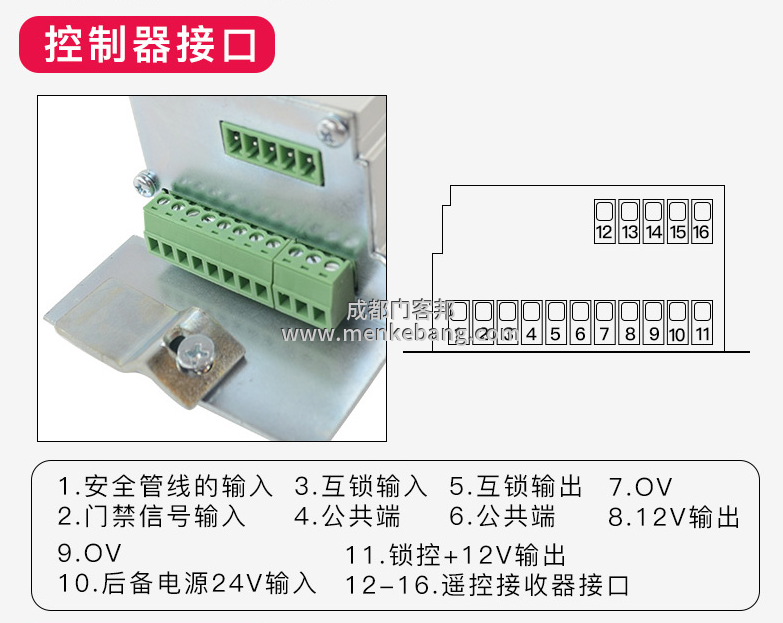

三浦/kFIT自动门控制器接线图解,自动门控制器调整方法


其他基本控制线应接于机内P2端子排。安装接线时应参照产品所附的接线图正确连接。尤其要注意,不得将低压控制线接于高压端子上或将高压控制线接于低压端子上。控制器的接线安装除本产品规定的事项外,其他事项应遵守电气安全操作规程的有关规定。控制器的安装位置根据用户的具体情况选择适当位置悬挂于五磁场干扰的墙体上。安装高度距地面不应小于1.2m。引出的电缆应沿墙体固定牢固。通电前应对全部安装工作进行全面检查,确认无误之后方可送电试机。探头安装于室外适当高度,角度可以调整。


三浦/kFIT自动门控制器接线图解,自动门控制器调整方法


门体开关手动控制:


接通电源后,控制器数显窗口中间应显示“-”,此时为控制器的待机状态。控制器面板上的四个按键分别是“关门”、“停止”、“开门”、“报警”。按下“开门”或“关门”键时,显窗口应分别显示“H”或“E”。此时门机拖动门体运动,控制器此时并有低频讯响声发出。门体在运动时,当限位开关起作用或自动延时动作,门体自动停止运动,此时低频讯响声自动停止发声。由开门到关门,或有关们到开门转换时,必须按动停止键方可进行转换。


三浦/kFIT自动门控制器接线图解


门体开关遥控控制:


遥控器的“A”键对应手动开关的“开门”,“B”键对应手动开关的“停止”,“C”键对应手动开关的“关门”,“D”键对应手动开关的“报警”功能。使用时,按下遥控器相应的功能键约1――0.5S时门体将按照既定功能运动或停止,其操作过程同手动控制。遥控器的控制距离与现场的电磁场强弱、遥控发射器的电池电压、气候的变化等因素有一定影响,这是正常现象,使用拉杆天线可适当增加控制距离。


以上就是成都自动门批发门客邦公司介绍三浦/kFIT自动门控制器接线图解,自动门控制器调整方法,批发三浦/凯菲特自动门机组就找门客邦,欢迎来电咨询,5套起批。
