自动门控制装置
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-01 14:45 浏览量 : 63

 门客邦自动门


自动门控制器装置是一种采用数字化技术设计的智能型多功能手动、无线遥控两用电动门控制器。电动门控制器具有良好的智能判定功能和很高的可靠性,是当前电动自动门系统中首选的自动控制设备,接下来门客邦成都自动门公司小编来介绍一下自动门控制装置说明书及接线图。


自动门控制器安装说明书:


自动门控制器安装应当由专业人员按照说明书的要求正确进行安装。


电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端,零线应接于控制器的N端。


机内保险应使用Ф5×20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。电动门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。


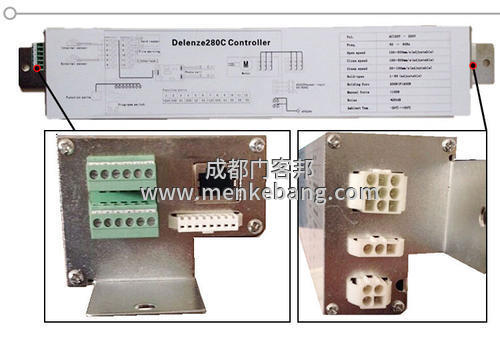

自动门控制装置说明书


其他基本控制线应接于机内P2端子排。安装接线时应参照产品所附的接线图正确连接。


尤其要注意,不得将低压控制线接于高压端子上或将高压控制线接于低压端子上。控制器的接线安装除本产品规定的事项外,其他事项应遵守电气安全操作规程的有关规定。


控制器的安装位置根据用户的具体情况选择适当位置悬挂于五磁场干扰的墙体上。安装高度距地面不应小于1.2m。引出的电缆应沿墙体固定牢固。通电前应对全部安装工作进行全面检查,确认无误之后方可送电试机。探头安装于室外适当高度,角度可以调整。

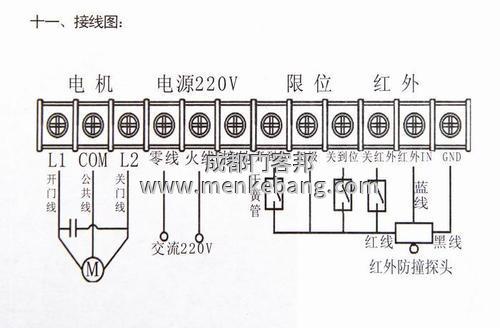

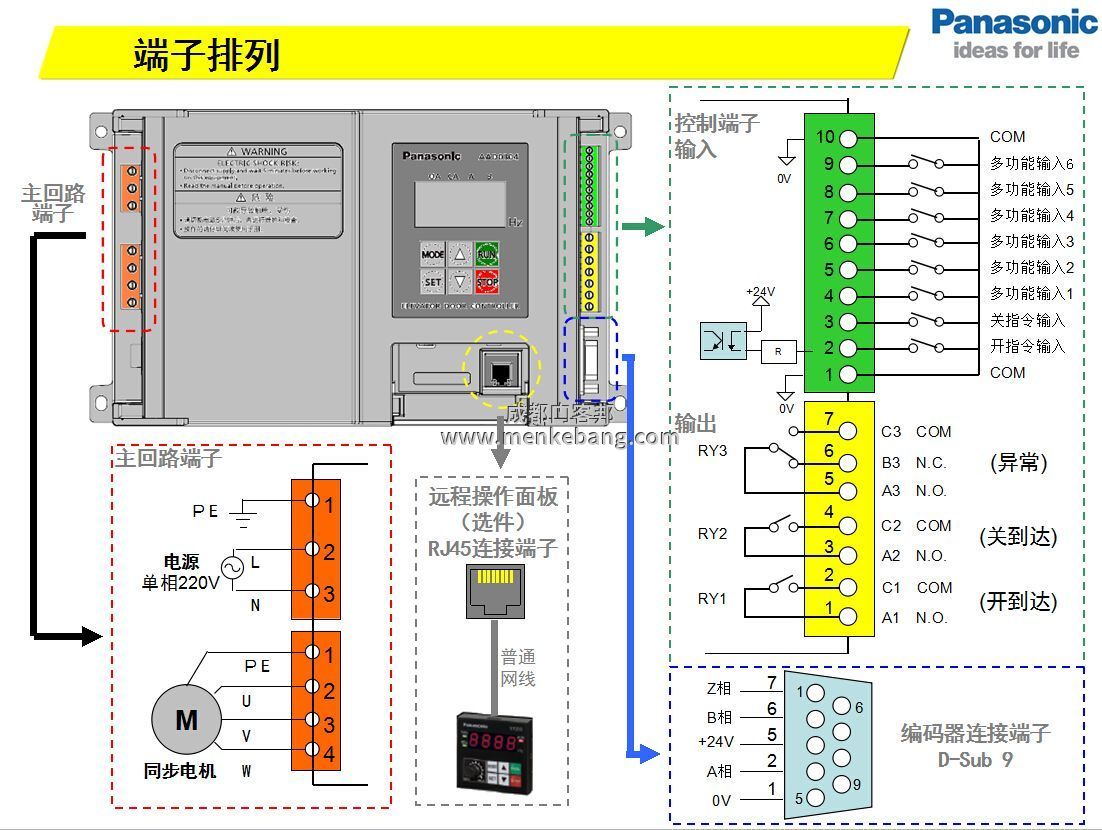

自动门控制装置接线图


感应门自动门控制器接线使用:


接通电源后,控制器数显窗口中间应显示“-”,此时为控制器的待机状态。控制器面板上的四个按键分别是“关门”、“停止”、“开门”、“报警”。按下“开门”或“关门”键时,显窗口应分别显示“H”或“E”。此时门机拖动门体运动,控制器此时并有低频讯响声发出。门体在运动时,当限位开关起作用或自动延时动作,门体自动停止运动,此时低频讯响声自动停止发声。由开门到关门,或有关们到开门转换时,必须按动停止键方可进行转换。


自动门控制器控制:


遥控器的“A”键对应手动开关的“开门”,“B”键对应手动开关的“停止”,“C”键对应手动开关的“关门”,“D”键对应手动开关的“报警”功能。使用时,按下遥控器相应的功能键约1――0.5S时门体将按照既定功能运动或停止,其操作过程同手动控制。遥控器的控制距离与现场的电磁场强弱、遥控发射器的电池电压、气候的变化等因素有一定影响,这是正常现象,使用拉杆天线可适当增加控制距离。


自动门控制装置原理图


自动门控制器说明书报警功能使用设置:


按动手动控制的“报警”或遥控器的“D”键可以设置报警状态。该键为重复键,即报警的设置和解除交替产生。当报警状态为设置时,窗口显示“日”。当报警状态为解除时,窗口显示为“-”。当报警出现时,控制器将有高频声讯信号发出。当门体启动(开关)时,报警状态自动解除。门体运动时,仍可设置报警,但报警功能处于暂停状态,当门体运动停止时,报警状态自动恢复。


发射电路可用电视机遥控器成品改制,将原发射管卸掉用引线接至已做好的专用发射器上,两个发射器并联并注意极性。然后找一个合适的按键把它短路,让它一直发射,最好是“屏显”键,为的是尽量不干扰可能在辐射区的电视机。发射功率用RW调整,以刚好能接收到为好。


主要元件选择:电机驱动电路用的四只功率管是IRF9540/P型/100V/19A和IRF540/N型/100V/28A的场效应管,因为它是以电压驱动的,几乎不消耗驱动功率。它的内阻小,温升很小,可以将它们装在一块很小的铝板上,并注意绝缘。电机可以到汽配商店去买12V的雨刮器电机,卸掉它的力臂,装上一个四冲程摩托车发动机的齿轮,用几个小链条接起来,然后用一块钢板做一个支架固定在门上。


自动门控制装置说明书,自动门控制装置原理图,自动门控制装置接线图


松下自动门控制器原理:


1、当有人由内到外或由外到内通过光电检测开关K1或K2时,开门执行机构KM1动作,电动机正转,到达开门限位开关K3位置时,电机停止运行;


2、自动门在开门位置停留8秒后,自动进入关门过程,关门执行机构KM2被起动,电动机反转,当门移动到关门限位开关K4位置时,电机停止运行;


3、在关门过程中,当有人员由外到内或由内到外通过光电检测开关K2或K1时,应立即停止关门,并自动进入开门程序;


4、在门打开后的8秒等待时间内,若有人员由外至内或由内至外通过光电检测开关K2或K1时,必须重新开始等待8秒后,再自动进入关门过程,以保证人员安全通过。
