自动门施工说明书
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-06 22:46 浏览量 : 50

 门客邦自动门


自动门从理论上理解应该是门的概念的延伸,是门的功能根据人的需要所进行的发展和完善。自动门行业发展已日渐成熟,自动门是指:可以将人接近门的动作(或将某种入门授权)识别为开门信号的控制单元,通过驱动系统将门开启,在人离开后再将门自动关闭,并对开启和关闭的过程实现控制的系统。


自动门控制器施工应当由专业人员按照说明书的要求正确进行安装。


电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆,其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源火线应接于控制器的L端,零线应接于控制器的N端。


机内保险应使用Ф5×20mm/6A的快速熔断器,严禁将机内保险作直接短路使用。电动门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。


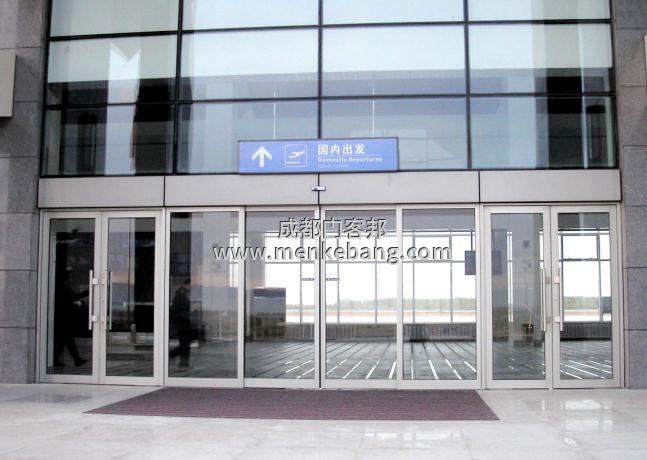

自动门施工说明书,自动门控制器施工说明书


其他基本控制线应接于机内P2端子排。安装接线时应参照产品所附的接线图正确连接。


尤其要注意,不得将低压控制线接于高压端子上或将高压控制线接于低压端子上。控制器的接线安装除本产品规定的事项外,其他事项应遵守电气安全操作规程的有关规定。


控制器的安装位置根据用户的具体情况选择适当位置悬挂于五磁场干扰的墙体上。安装高度距地面不应小于1.2m。引出的电缆应沿墙体固定牢固。通电前应对全部安装工作进行全面检查,确认无误之后方可送电试机。探头安装于室外适当高度,角度可以调整。


自动门控制器操作使用:


接通电源后,控制器数显窗口中间应显示“-”,此时为控制器的待机状态。控制器面板上的四个按键分别是“关门”、“停止”、“开门”、“报警”。按下“开门”或“关门”键时,显窗口应分别显示“H”或“E”。此时门机拖动门体运动,控制器此时并有低频讯响声发出。门体在运动时,当限位开关起作用或自动延时动作,门体自动停止运动,此时低频讯响声自动停止发声。由开门到关门,或有关们到开门转换时,必须按动停止键方可进行转换。


自动门施工说明书,自动门控制器施工说明书2


自动门控制器控制:


遥控器的“A”键对应手动开关的“开门”,“B”键对应手动开关的“停止”,“C”键对应手动开关的“关门”,“D”键对应手动开关的“报警”功能。使用时,按下遥控器相应的功能键约1――0.5S时门体将按照既定功能运动或停止,其操作过程同手动控制。遥控器的控制距离与现场的电磁场强弱、遥控发射器的电池电压、气候的变化等因素有一定影响,这是正常现象,使用拉杆天线可适当增加控制距离。


人体移动探测采用新型热释电红外线探测模块HN911。V1用作延时控制,通过调节电位器RP1便可改变延时控制的时间。光耦MOC3020起交直流隔离作用。当无人行走需通过自动门时,HN911输出端为低电平,V1无控制信号输出,双向晶闸管V2关闭,负载电机不工作,门处于关闭状态。当有人接近自动门时,HN911模块检知到人体红外能量,输出端I为高电平输出,双向晶闸管导通,负载电机工作,打开自动门。当自动门运行到位时,由限位开关S切断电源。由于HN911模块输出端2输出的电平正好和输出端1的电平相反,故可用输出端2的输出控制自动门关闭。


自动门控制器安装使用说明信息,仅供参考!


松下自动门控制器是松下自动门里面的主要部件,具有系统状态检测功能,控制自动门的开或关,那么大家对于松下自动门控制器了解多少呢?土拨鼠装饰网在这里为大家介绍松下自动门控制器,希望能够对大家了解松下自动门控制器有所帮助。


松下自动门控制器电路硬件组成:


自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关K3、关门到限位开关K4、开门执行机构KM1(使直流电动机正转)、关门执行机构KM2(使直流电动机反转)等部件组成。光电探测开关为检测到人或物体时为ON,否则OFF。


自动门施工说明书,自动门控制器施工说明书3


松下自动门控制器工作原理:


1、当有人由内到外或由外到内通过光电检测开关K1或K2时,开门执行机构KM1动作,电动机正转,到达开门限位开关K3位置时,电机停止运行;


2、自动门在开门位置停留8秒后,自动进入关门过程,关门执行机构KM2被起动,电动机反转,当门移动到关门限位开关K4位置时,电机停止运行;


3、在关门过程中,当有人员由外到内或由内到外通过光电检测开关K2或K1时,应立即停止关门,并自动进入开门程序;


4、在门打开后的8秒等待时间内,若有人员由外至内或由内至外通过光电检测开关K2或K1时,必须重新开始等待8秒后,再自动进入关门过程,以保证人员安全通过。


以上我们介绍了自动门控制器施工说明书,更多相关说明书请关注本网站
