感应门安全光线接线图
编辑 : 门客邦-成都自动门、旋转门、感应门 时间 : 2020-04-08 17:17 浏览量 : 220

 门客邦自动门


在设计方案和安装自动门的安全性电眼(安全灯)时,应考虑到电眼的安装部位。一般状况下,安全性电眼应设计方案在感应门固定不动门框两边立杆两侧(一般将主题活动门框挂在里侧),以防主题活动门框晃动危害安全性电眼。两边立杆规格很大,冲孔机安装部位非常容易挑选。假如是带外框的条式感应门,还可以安装在固定不动门框的中垂框带,使相对性间距较近,有利于电眼自动对焦,但需事前考虑到布线,以防主题活动门框触碰到露出的线框。


感应门安全光线接线图,怎么接感应门安全光线


感应门安全光线接线表明:


1.电眼头时,打孔直径为13mm


针对单梁,提议安装在距地60cm的高宽比。针对双梁,一组安装在距地30cm处,另一组安装在距地90cm处


2.择单光线时,发送和接受秃头务必联接到8拼凑终端设备的主收发机终端设备,不然,联接到二级收发机终端设备将造成操纵不成功!


3.和发送的内眼角有一定的全自动捕获范畴,但安装时务必指向,以确保水准和竖直方位的一致性。


4.收眼眶和接受眼眶中间,应留意平常不必放置盆栽或别的堆积原材料,以防阻塞操作失误。


自动门安全光线接线图,怎么接感应门安全光线


感应门常见问题:


尽管安全性眼具备非常好的太阳光抗干扰性,但安装时要防止内眼角立即与强光照立即触碰。


保证安全灯距地高宽比不低于20公分

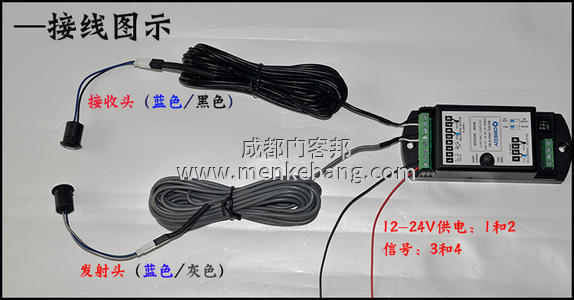

电眼联接图示电眼联接图示电眼联接图示电眼一般分成深蓝色、灰黑色(或深灰色、灰黑色等)做为发送和接受电眼头的像素方式。布线时,还务必留意电眼控制柜上的接线方法。灰黑色接灰黑色,深蓝色接接线端子排,黑与白线(铜芯电缆)和网线(外整车线束)不可以插错。


以上就是感应门安全光线接线图,怎么接感应门安全光线介绍,希望对你有所帮助,更多请关注:自动门安全光线多少钱    自动门安全光线怎么接  手感应开关原理
